[分享] 电源管理芯片PN8015引脚功能

[复制链接]

小编

回帖
118
主题
1237
积分
39372
在线时间
0 小时
注册时间
2005-3-5
最后登录
2023-7-14
发表于 2021-5-30 08:44 | 显示全部楼层 |阅读模式
概述:概述:PN8015是一款集成PFM控制器和智能功率MOSFET芯片,主要用于外围元器件中的小功率非隔离开关电源,其输出电压可通过FB电阻调整,PN8015内置800V高压启动与自供电模块,实现系统快速启动、超低待机、自供电功能。PN8015具备过载保护、欠压保护、过温保护等功能。其广泛用于日常小家电中,比如煮蛋器等。

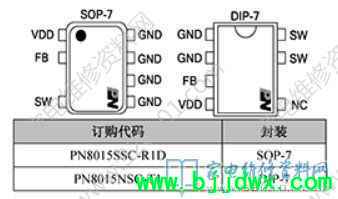

一、PN8015引脚功能

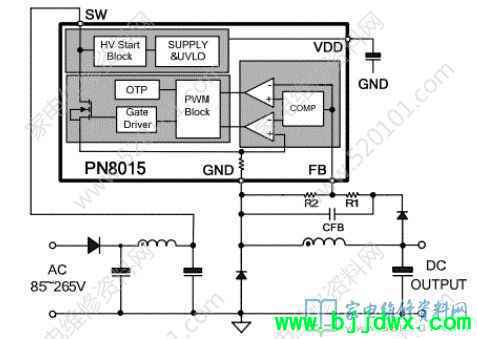

二、PN8015内部方框图

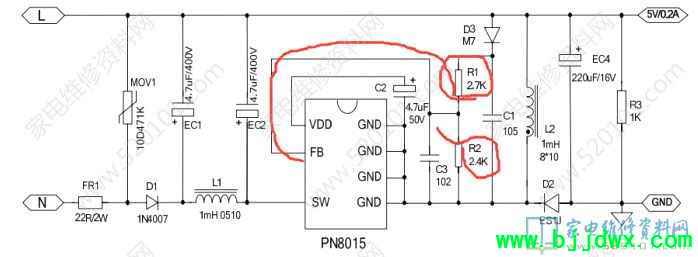

三、PN8015典型应用电路
