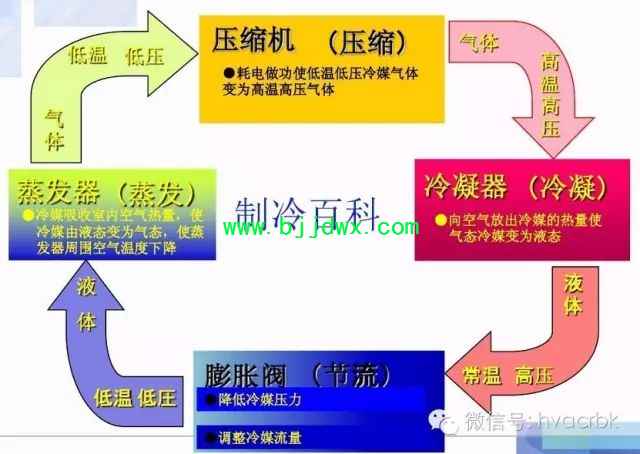

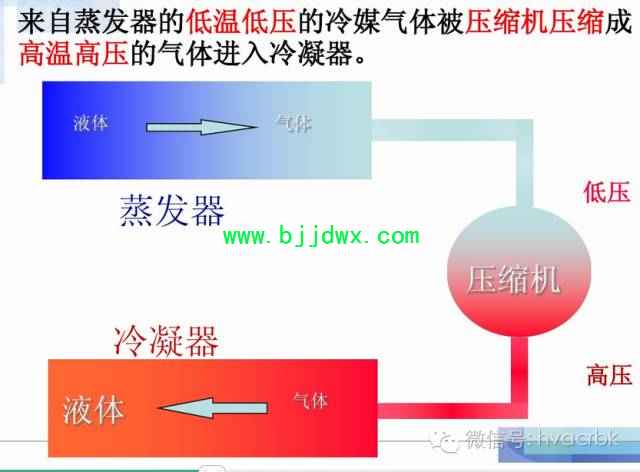

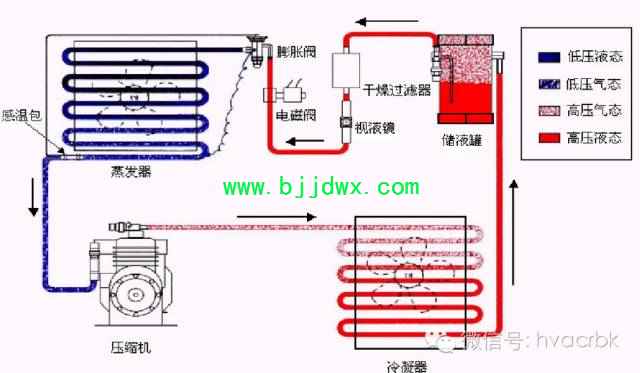

制冷系统循环图




空调主要组成的四个部件

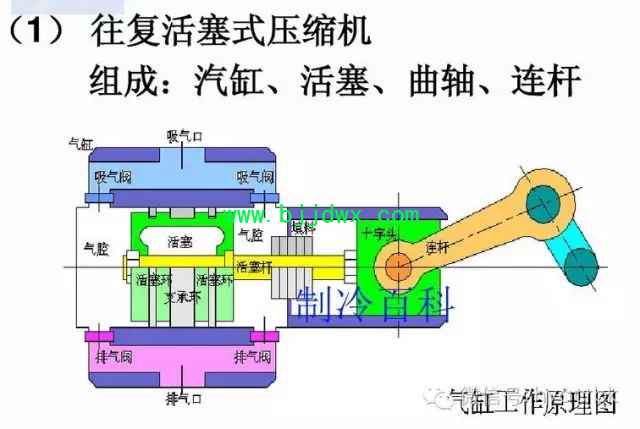

压缩机





旋转式压缩机

旋转式压缩机工作原理

旋转式压缩机结构

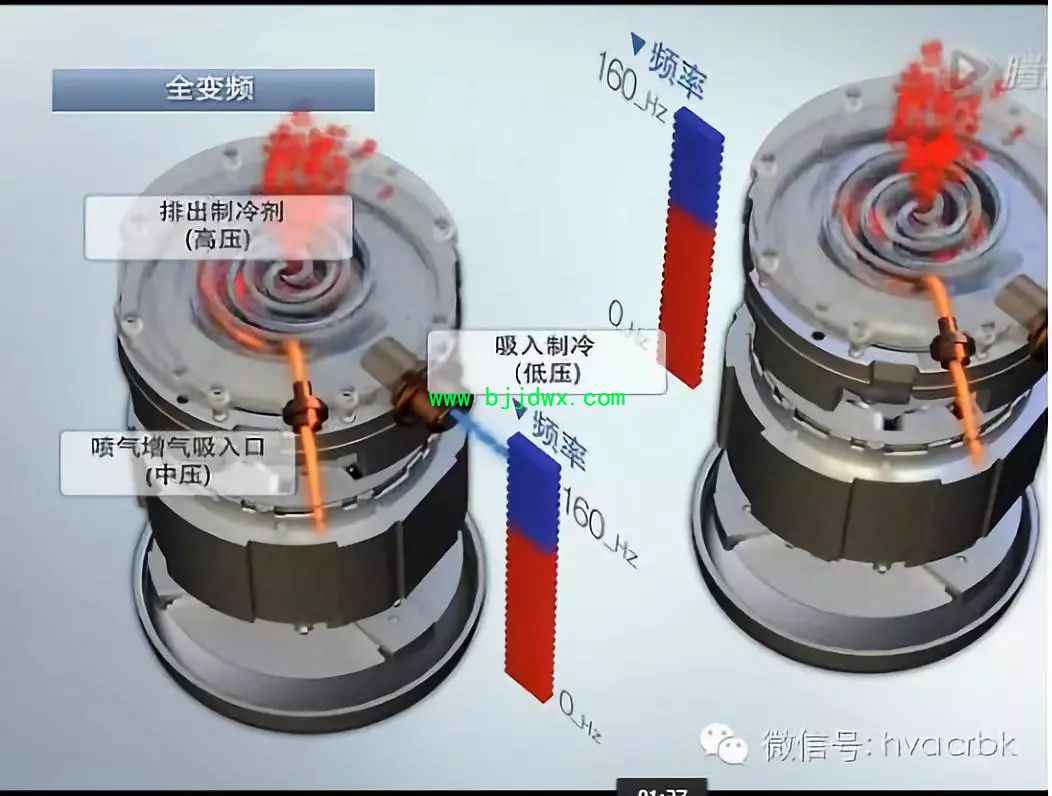

涡旋压缩机




涡旋压缩机工作过程


冷凝器


空气式冷凝器

水冷式冷凝器



空气和水混合式冷凝器

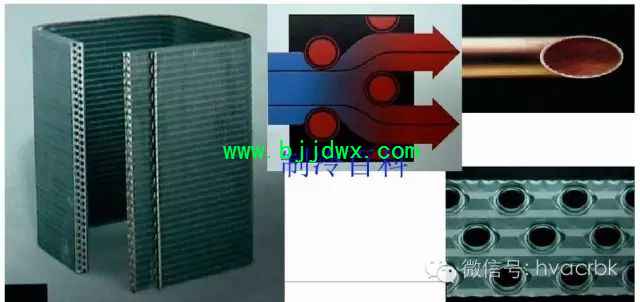

冷凝器盘管
