通用示波器几种常见故障的分析

南召修电视

一、无扫描线

1

出现无扫描线故障的原因

应先检查电源电路、示波管电路、触发扫描电路、X轴放大器等的工作是否正常。若这些部分工作都正常，则可能是增辉通道(Z通道)的故障，因为示波管栅极电位通常比阴极电位负60—70伏，一般情况下，阴极发射电子受栅极负压抑制能到达荧光屏的甚少。X轴通道产生扫描电压的同时也产生一增辉信号，增辉信号经Z通道后送到示波管栅级，使栅极电位提高30伏左右，阴极电子就会射到荧光屏上，形成较亮的扫描线。如果无增辉脉冲或增辉脉冲幅度不够，则必然引起无扫描线故障。

2

解决办法

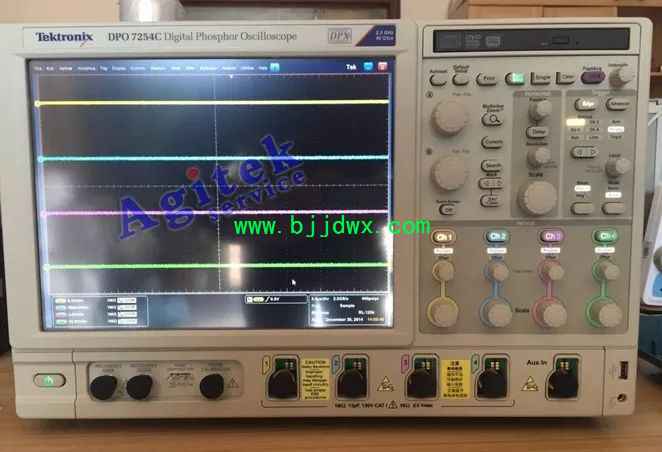

a、通道的基线偏移过大，也就是说现在的0电平不在屏幕中心，这种情况可以把示波器的耦合打到GND的方式，触发方式为AUTO，此时调节垂直位移旋钮，再将基线调节到屏幕的中间位置在测量信号。

b、如果此时你的垂直灵敏度过低，信号的DC电平过大也是观测不到信号的，这时候调节垂直位移，看看能否将信号调到屏幕的显示位置，或将基线调到中心后，输入耦合打到AC方式，再看看有没有信号。

c、触发电平不对，就是信号没有触发，调节触发电平看看有没有显示。

二、通电后扫描线逐渐变暗

这种故障可能是高压电源故障引起，也可能由示波管灯丝电路故障引起。对于高压电源，为保证示波管有良好的聚焦和稳定的亮度，要求电源有很小的纹波和足够的稳定性，因此通用示波器高压电源大多采用直流～直流变换器(通称高频高压)，如果高频高压电路的滤波电容性能变劣，或高压引线绝缘层老化，都可能造成高压漏电致使扫描线逐渐暗淡。

此外，示波管灯丝一端一般是通过一电阻与阴极相连的，故灯丝也处于负高压电位。若变压器绕组对地绝缘性能变差，则会造成负高压漏电，使阴极负压绝对值减小，因而栅、阴之间电位差绝对值增大，结果造成扫描线变暗，这种故障往往与通电时间有关。要解决此问题可以重绕变压器，但比较麻烦。较简单的方法是另取一6．3伏变压器直接给灯丝供电。

三、扫描线有调辉现象

调辉现象（一小段明，一小段暗）

引起此类故障的原因主要有三个：

1、消隐电路隔直电容断路，失去抑制干扰能力，致使扫描线出现调辉现象。

2、示波管老化，电子发射能力差，调制能力也差，即使微弱干扰信号也不能掩盖，造成调辉现象。解决办法最好更换示波管。

3、重新绕制高频高压电路的振荡变压器，在绝缘、浸渍、烘干等工序中未按严格的工艺要求进行，因而变压器工作一段时间后发热，使变压器损耗增加，整流电源供给的电流增加，100Hz脉动成份也相应增大，高频高压受100Hz纹波的调制，就使扫描线出现调辉现象。因此，在重绕高频变压器时，应按严格的工艺要求进行。
