查看: 6878|回复: 11

[分享] 小家电电路图集

[复制链接]

南召修电视

论坛管理

北网管理员

Rank: 20

回帖: 1532
主题: 1266
积分: 275865
在线时间: 3207 小时
注册时间: 2013-6-10
最后登录: 2023-6-13

发消息

发表于 2018-5-31 10:10 | 显示全部楼层 |阅读模式

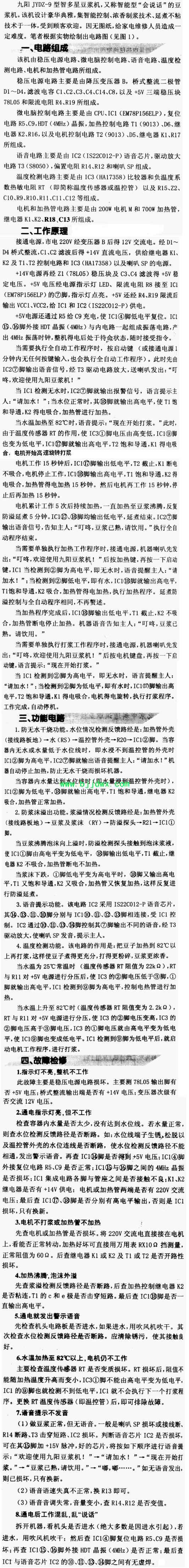

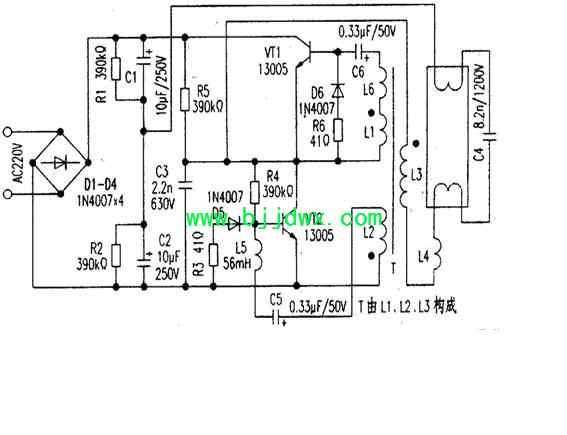

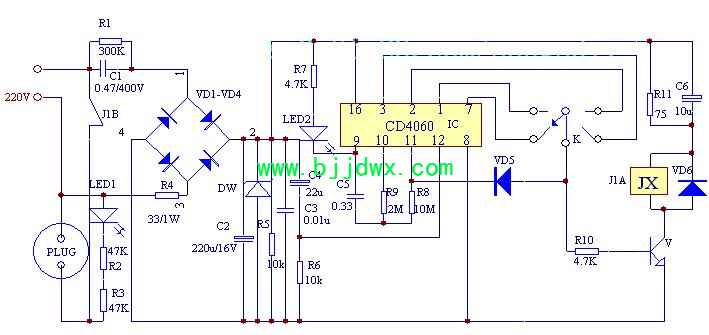

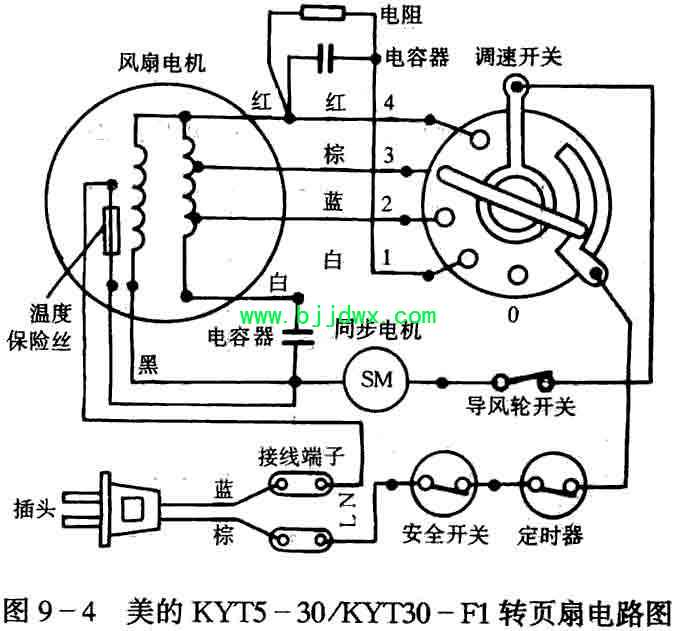

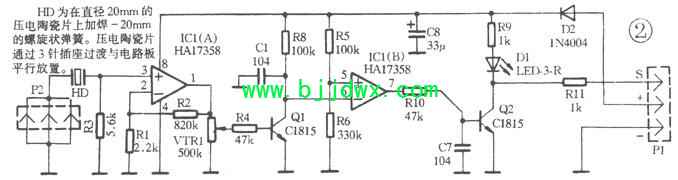

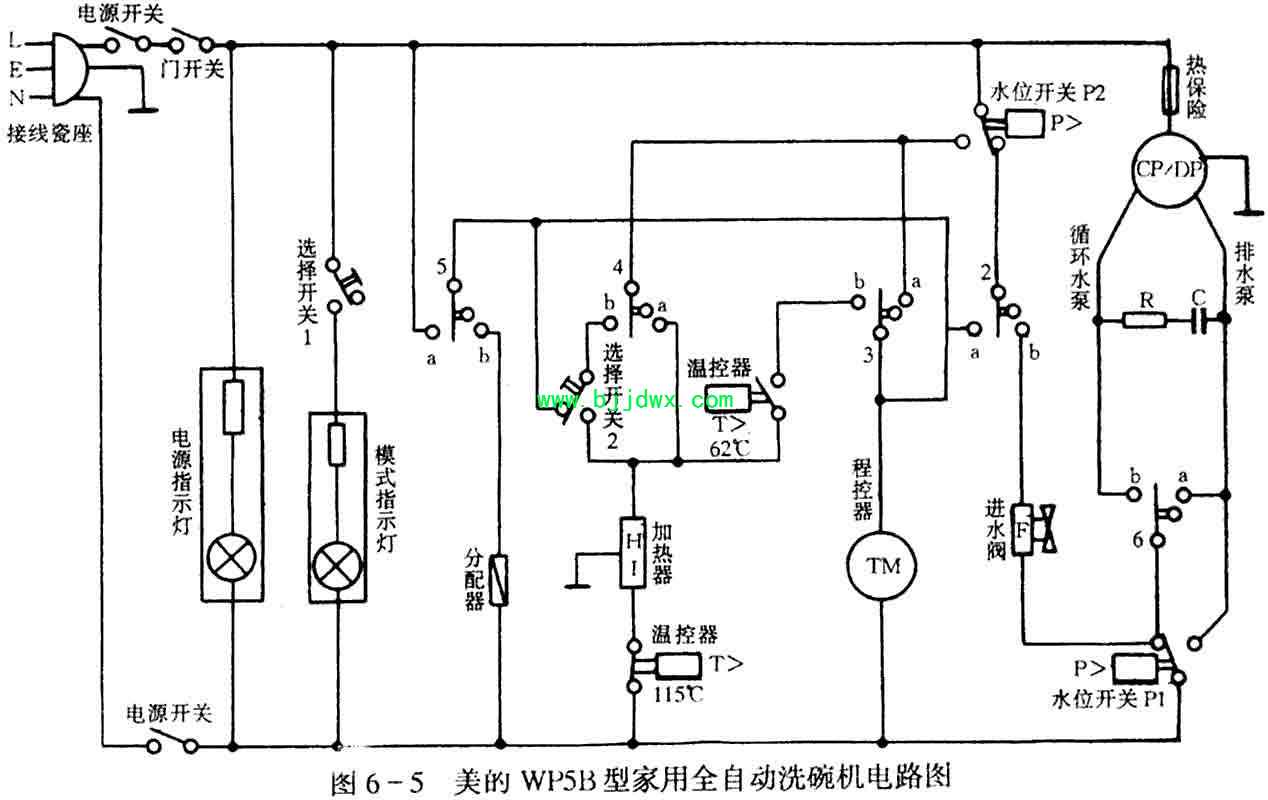

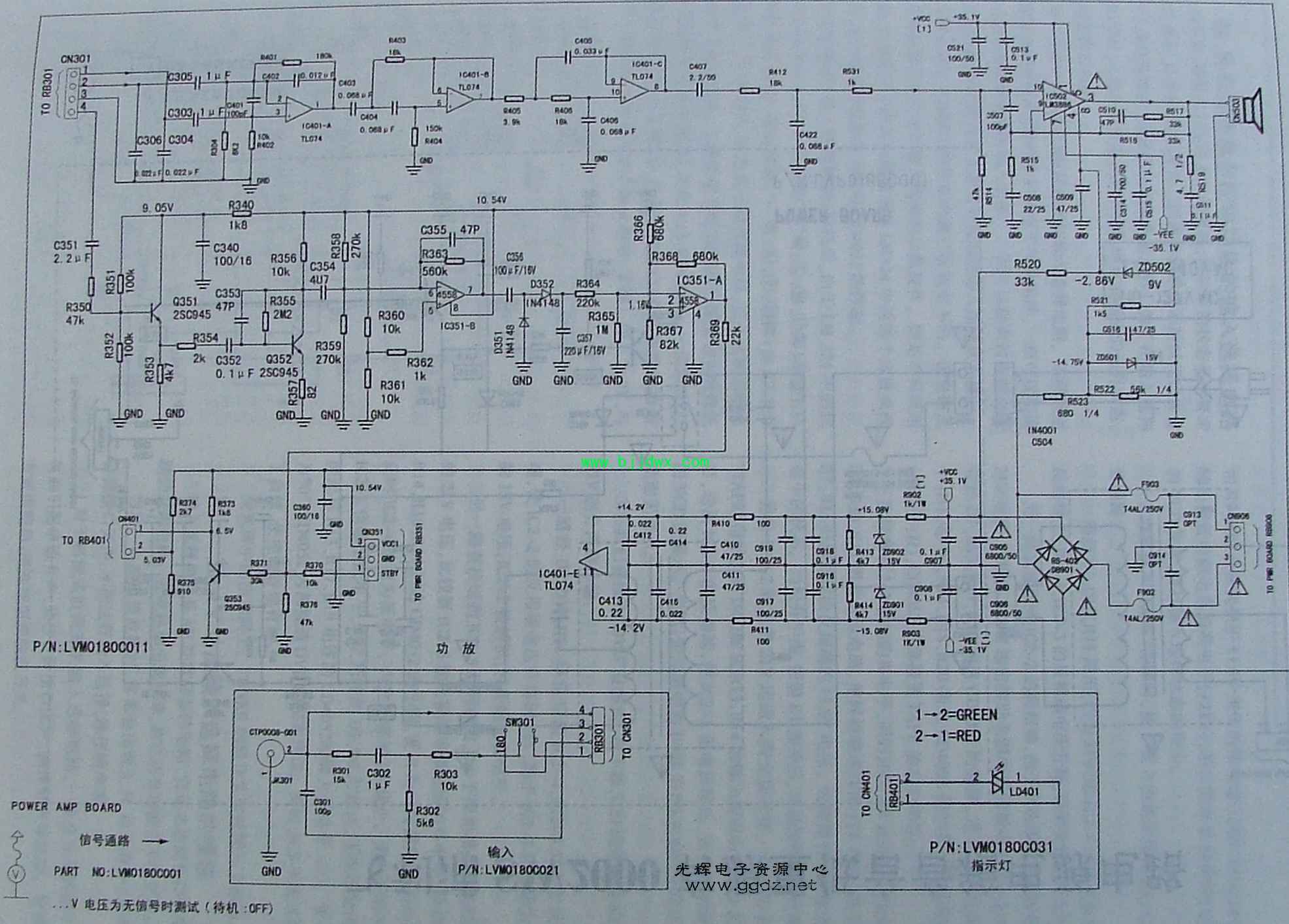

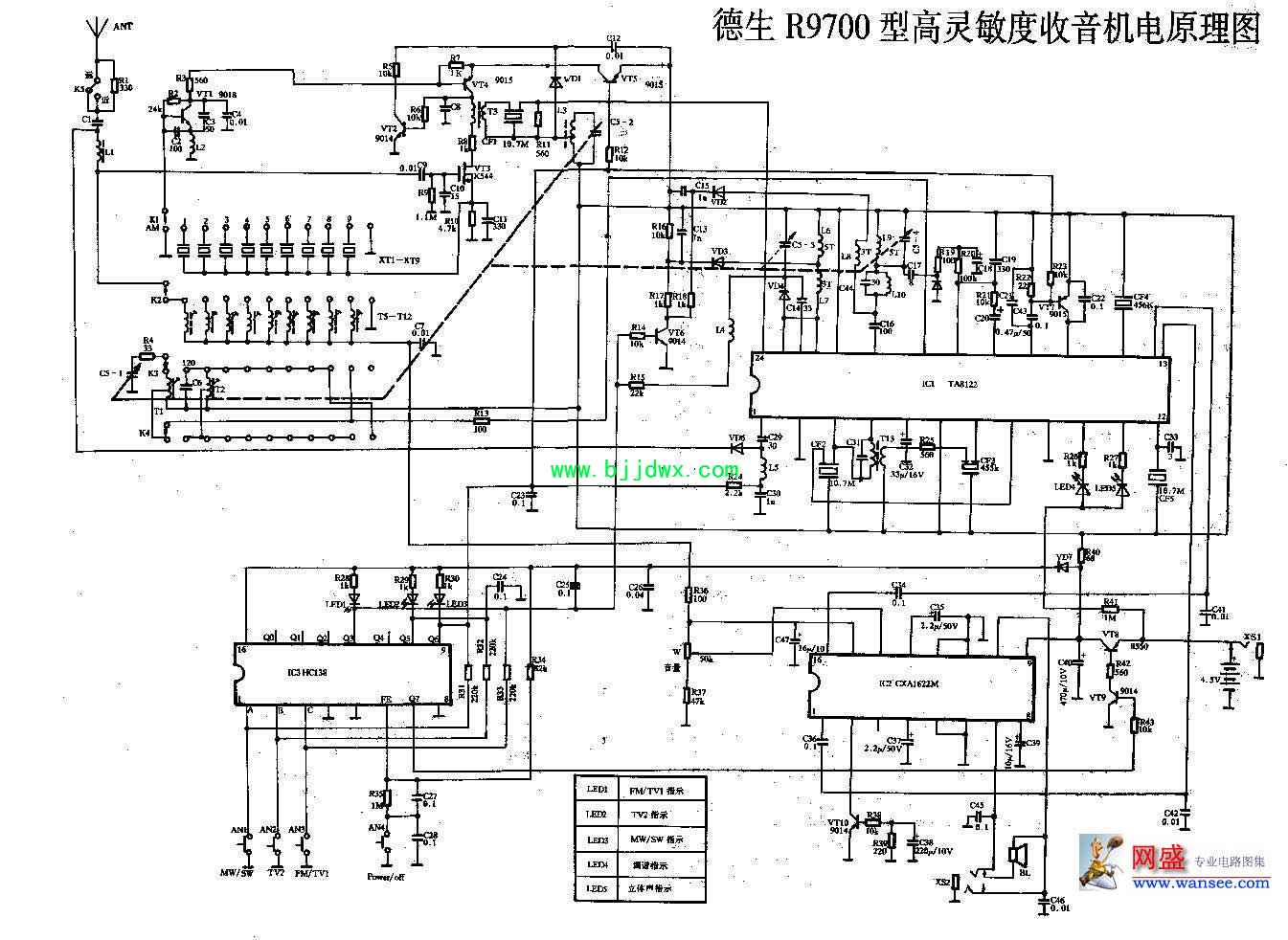

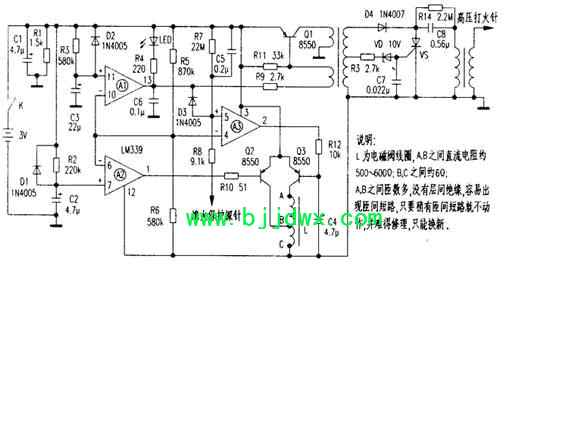

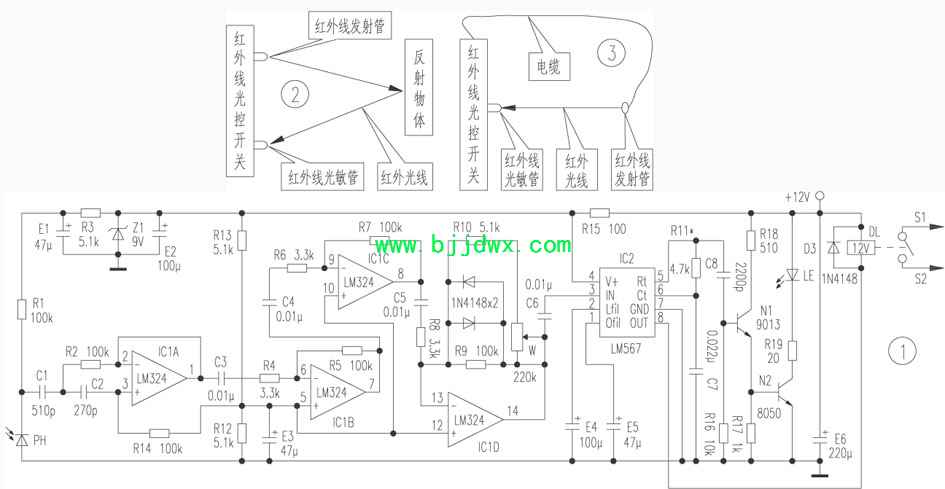

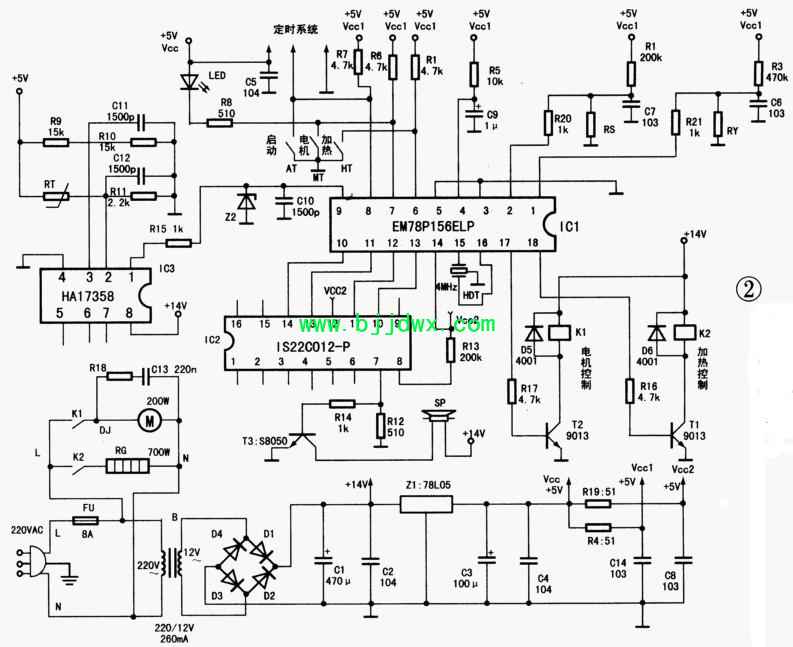

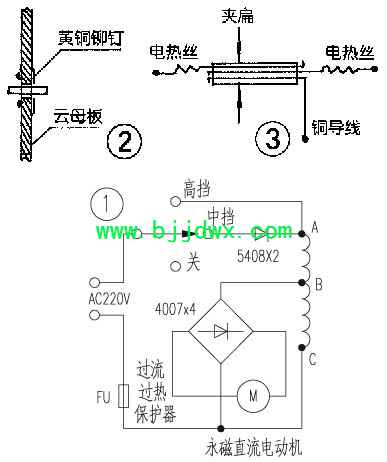

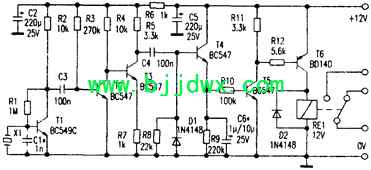

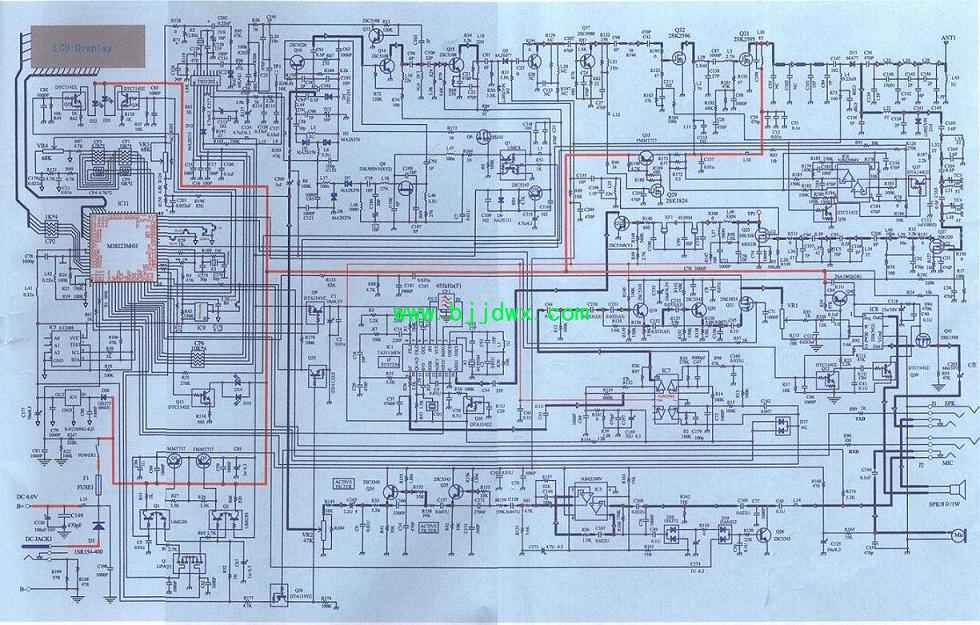

小家电电路图集

更多图片 小图大图

组图打开中，请稍候......

5.5“黑白电视机电路图（KA2915）.pdf

174.72 KB, 下载次数: 5, 下载积分: 金币 -2 分

评分

参与人数 2	金币 +19	威望 +5	收起理由
同欢同乐	+ 9		感谢分享
向荣家电	+ 10	+ 5	感谢分享

查看全部评分

使用道具举报

向荣家电

北网超版

Rank: 19

回帖: 55
主题: 16
积分: 348
在线时间: 76 小时
注册时间: 2018-5-28
最后登录: 2018-7-7

发消息

发表于 2018-5-31 12:03 | 显示全部楼层

谢谢分享，这同时也给新手一个熟悉电路电路图纸的机会。

回复支持反对

使用道具举报

老逗

北网超版

Rank: 19

回帖: 1195
主题: 27
积分: 6442
在线时间: 283 小时
注册时间: 2018-2-3
最后登录: 2022-10-31

发消息

发表于 2018-5-31 18:07 | 显示全部楼层

这些小家电的电路，还是很实用的

回复支持反对

使用道具举报

zzm657

高级工程师

Rank: 11

回帖: 1500
主题: 11
积分: 2567
在线时间: 269 小时
注册时间: 2013-9-17
最后登录: 2024-2-9

发消息

发表于 2018-6-1 21:25 | 显示全部楼层

看到了美好回忆。

谢谢楼主分享。

回复支持反对

使用道具举报

春冬秋收

初级研究师

Rank: 15

回帖: 1103
主题: 4
积分: 38502
在线时间: 1642 小时
注册时间: 2012-6-22
最后登录: 2025-4-30

发消息

发表于 2018-6-2 04:54 | 显示全部楼层

谢谢分享。

回复支持反对

使用道具举报

周淑明

初级讲师

Rank: 12

回帖: 2123
主题: 6
积分: 3806
在线时间: 91 小时
注册时间: 2018-10-24
最后登录: 2020-4-17

发消息

发表于 2019-5-29 15:32 | 显示全部楼层

感谢楼主的资料分享

回复支持反对

使用道具举报

顺发响家电

中级讲师

Rank: 13

回帖: 210
主题: 0
积分: 4561
在线时间: 5 小时
注册时间: 2014-10-15
最后登录: 2022-1-26

发消息

发表于 2020-12-11 07:42 | 显示全部楼层

谢谢分享

回复支持反对

使用道具举报

股海无涯pzh

高级维修师

Rank: 6 Rank: 6

回帖: 184
主题: 0
积分: 510
在线时间: 0 小时
注册时间: 2021-3-26
最后登录: 2023-3-26

发消息

发表于 2021-3-29 15:19 | 显示全部楼层

谢谢分享经验，值得借鉴，论坛有你更精彩。

回复支持反对

使用道具举报

贾志敏

中级技师

Rank: 8 Rank: 8

回帖: 282
主题: 1
积分: 1320
在线时间: 0 小时
注册时间: 2025-3-12
最后登录: 2025-4-29

发消息

发表于 2025-3-13 06:28 | 显示全部楼层

谢谢分享，这同时也给新手一个熟悉电路电路图纸的机会。
谢谢分享，这同时也给新手一个熟悉电路电路图纸的机会。

回复支持反对

使用道具举报

喝多了二两

初级研究师

Rank: 15

回帖: 505
主题: 0
积分: 13607
在线时间: 1 小时
注册时间: 2011-9-15
最后登录: 2025-4-8

发消息

发表于 2025-3-16 00:24 | 显示全部楼层

感谢分享~

回复支持反对

使用道具举报

贾志敏

中级技师

Rank: 8 Rank: 8

回帖: 282
主题: 1
积分: 1320
在线时间: 0 小时
注册时间: 2025-3-12
最后登录: 2025-4-29

发消息

发表于 2025-3-25 01:27 | 显示全部楼层

这些小家电的电路，还是很实用的

回复支持反对

使用道具举报

zhangzhigang

高级维修师

Rank: 6 Rank: 6

回帖: 165
主题: 35
积分: 627
在线时间: 80 小时
注册时间: 2008-8-25
最后登录: 2025-4-7

发消息

发表于 2025-4-5 20:01 | 显示全部楼层

感谢分享~

回复支持反对

使用道具举报
