十款TPS系列宽输入电压DC/DC转换IC简介(上)
TI公司生产的宽输入电压DC/DC转换IC性能优良，具有输入电压范围宽、输出电流大、效率高、保护功能完善等优点，主要应用于工业自动化和电机控制、12V/24V/48V等直流低压电源供电系统，下面简要介绍十款这类DC/DC转换IC。
1.TPS51117
TPS51117是一款高效率、低功耗同步降压控制器，采用TSOOP一14封装(见图1a)。其主要性能:输入电压:1.8V-28V(工作电压为5V);输出电压:0.75V-5.5V;输出电流:10A;过压保护:输出值的110%;电源良好指示输出:95%-105%;热关断温度:160°C。TPS51117典型应用电路见图1b。

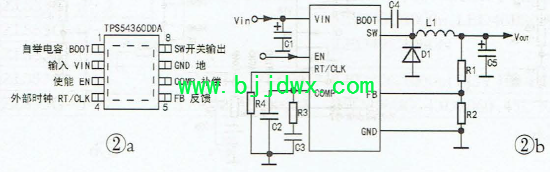

2.TPS54360DDA
TPS54360DDA是一款电流模式控制的高效降压控制器，采用HSOIC-8封装(见图2a)。其主要性能:输入电压:4.5V-60V;输出电压:Vout=0.8(1+R1/R2)见图2b;最大输出电流:3.5A;效率:可达92%;欠压输入锁定电压:4.3V;输出电流限制:4.5A;热关断温度:176°C。TPS54360DDA典型应用电路见图2b。

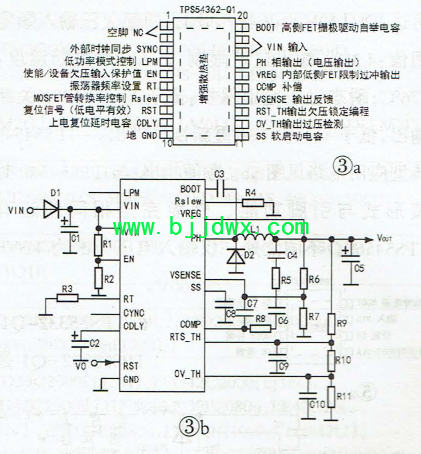

3.TPS54362-Q1
TPS54362-Q1是一款异步PWM开关模式降压转换器，采用带增强型散热垫的TSSOP-20封装(见图3a)。主要性能:输入电压:3.6V-48V;
输出电压:Vout=0.9V-18V;最大输出电流:3.0A;欠压输入锁定电压:2.6V;短路保护:13脚电压<0.2V时，输出欠压/过压保护:≤95%Vo或≥106%Vo;热关断温度:175°C.TPS54362-Q1的典型应用电路见图3b。

4.TPS54531
TPS54531是一款高效率大电流同步降压转换器，采用SOIC-8封装（见图4a）。其主要性能：输入电压：3.5V~28Vj输出电压:Vovr=0.8[1+(R4+R5）/R6]见图4bj最大输出电流:5.0A;效率:可达90%;可编程最低欠压输入锁定电压:1.25V；逐周期输出过流限制:6.3A；热关断温度:165°C；瞬态过压保护：高于Vo的109%关断，低于Vo的107%重新恢复输出。TPS54531典型应用电路见图4b。

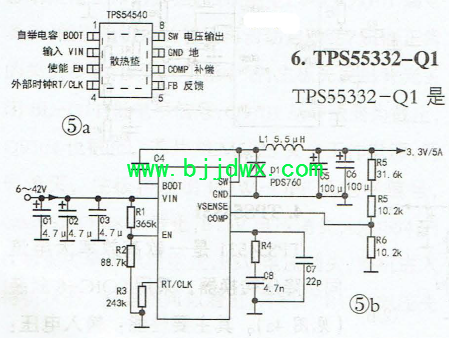

5.TPS54540
TPS54540是一款高效率、大电流、耐高温同步降压转换器，采用SOIC-8封装(见图5a）。其主要性能:输入电压:4.5V~42V；输出电压:Vout=0.8(1+R5/R6)见图5b；最大输出电流:5.0A；效率:可达92%(12V电压输入时）；内部欠压输入锁定阈值:4.3V;输出过流限制:7.5A；热关断温度:176°C；瞬态过压输出保护:高于Vo的109%关断输出，低于V。的106%重新恢复输出。TPS54540典型应用电路见图5b。顺便指出:与TPS54540封装形式与引脚功能、性能完全相同的还有TPS54560，不同之处，仅输入电压范围为4.5V~60V。

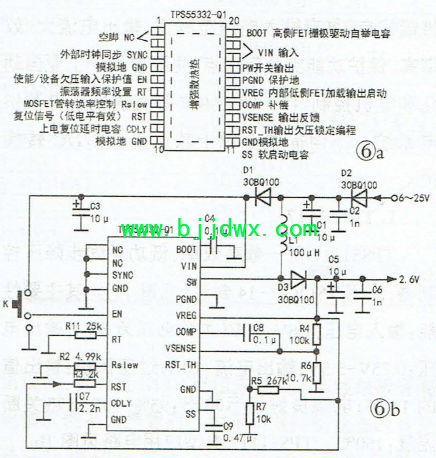

6.TPS55332-Q1
TPS55332-Q1是一款高温型升压转换器，采用带增强散热垫HTSSOP-20封装(见图6a）。其主要性能:输入电压:1.5V~40V；输出电压:2.5V~50V；最大输出电流:3.0A；最大输出电流限制:5.7A；热关断温度:175°C。TPS55332-Q1典型应用电路见图6b。

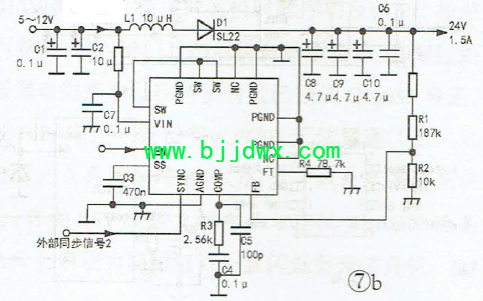

7.TPS55340
TPS55340是一款高温型大电流升/降压转换器，采用带散热垫QFN-16封装(见图7a)。.其主要性能:输入电压:2.9V~32Vj输出电压:Vin~38V；最大输出电流，5.0A；最大输出电流限制：6.6A；输入欠压锁定电压:2.5V；热关断温度:165°C。TPS55340典型应用电路见图7b。
