在广东的那段日子

向荣家电 · 发表于 2018-5-28 08:59

在广东的那段日子，因为工作需要，辗转于深圳、东莞两地（有一小段时间在惠州），见过很多产品，这次奔丧回家一段时间，特将在广东的所见所闻讲述给大家，供大家参考。

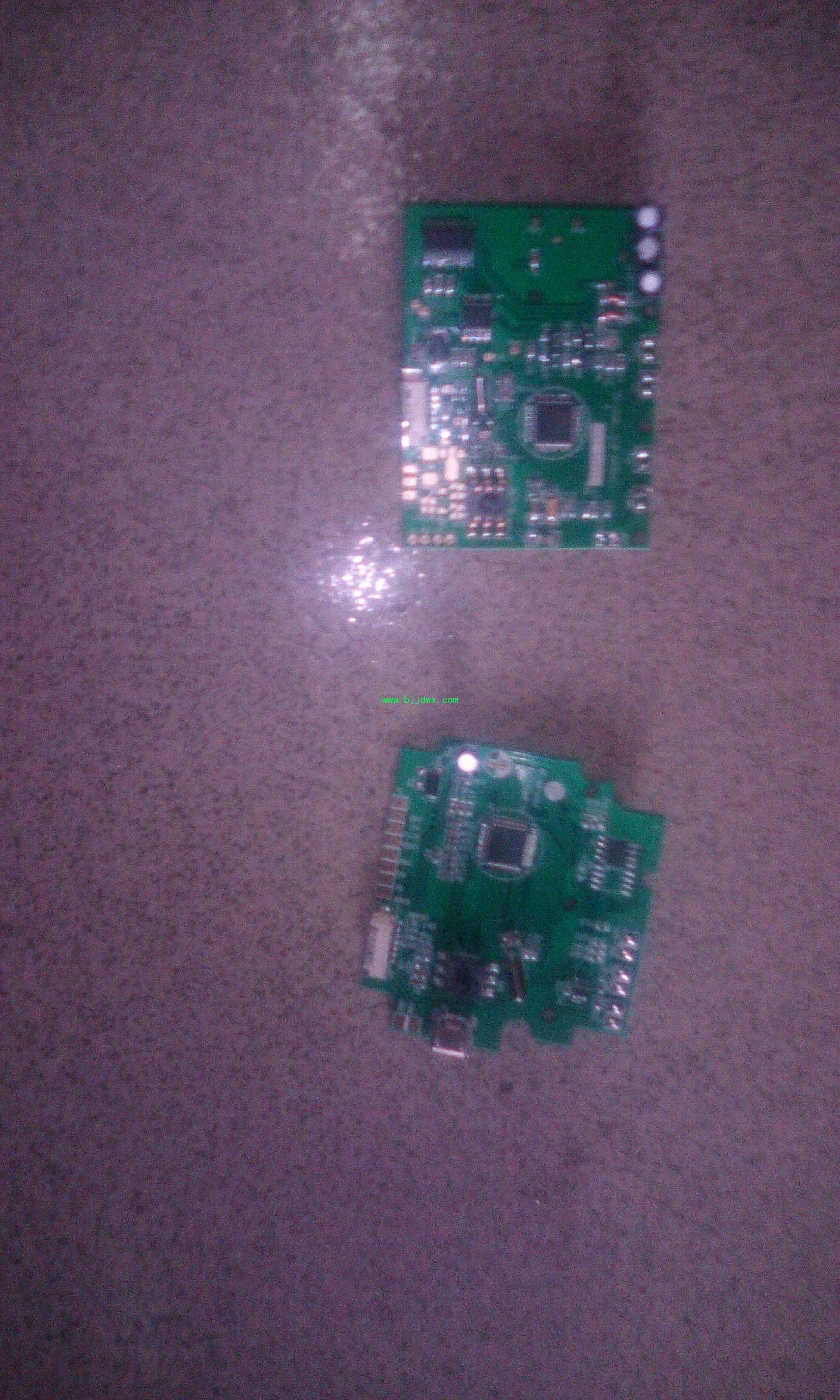

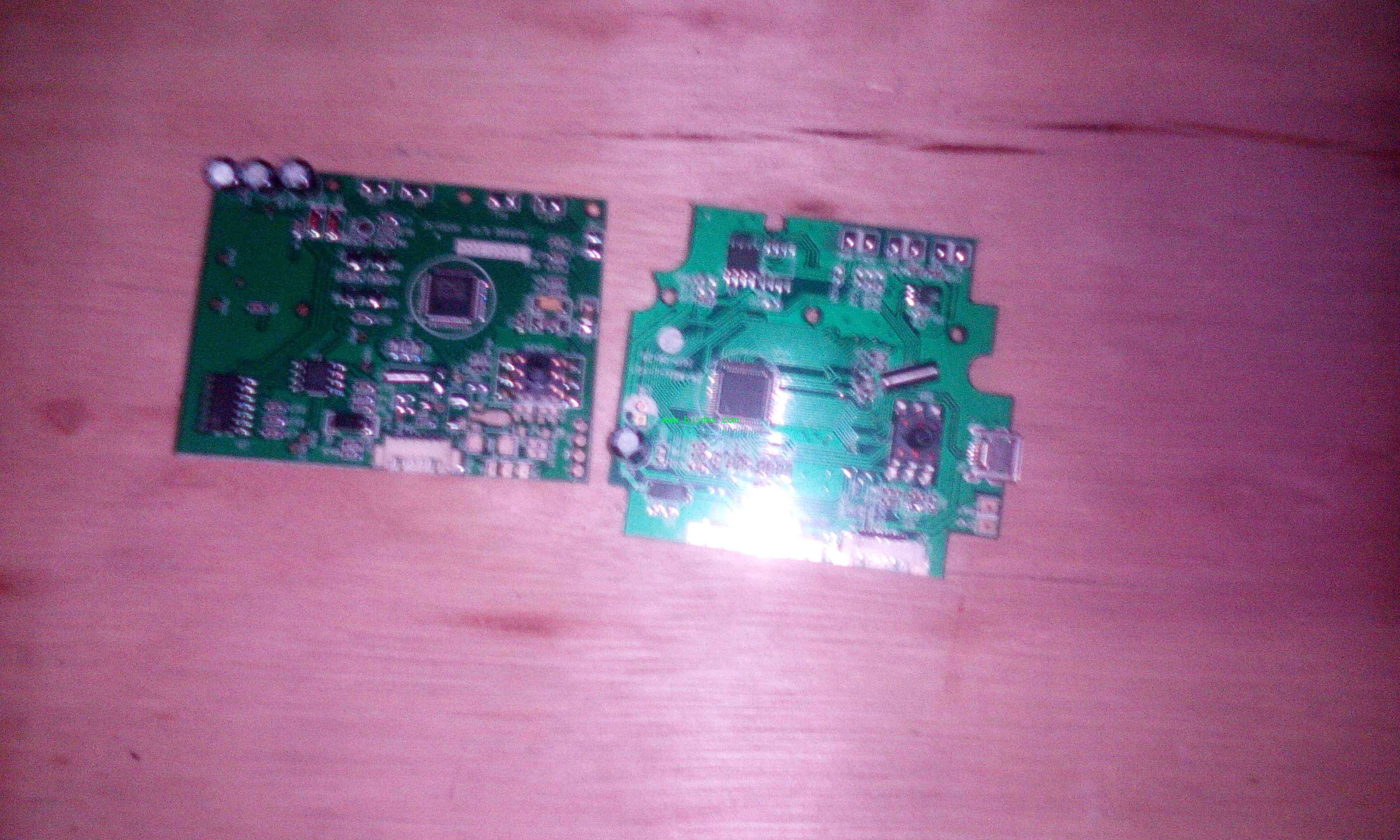

深圳平湖镇有一个电子厂，是做医疗器材的，此前我一直以为这些东西我修都没修过，板子会是什么样子。接触到以后我哑然失笑。这是一块电子血压计的板子，就是一个单片机电路，由一块超级芯片（厂里叫做“中控”，主要用来控制键阵电路、逻辑运算、声音生成、充放气，屏幕显示、生成数据等），声音功放、键阵电路、存储器、充放气运放等组成，整个板子只有一个巴掌心那么大，电路图都不需要，拿一块板子光凭猜都能猜的出来，维修起来都不需要动用万用表，甚至都不需要动脑子。见下图：

东莞凤岗雁田一个电子厂，是做收音机的，板子几乎全是插件，做成的收音机有点像以前的红灯牌收音机一样，上面还有一根磁棒线圈。我有点奇怪现在还会有人买这种老古董。收音机电路大家应该都比较熟悉，就不用多说了，只不过单片机电路代替了分离电路而已，唯一不同的是里面加了一块音频解码板，用来插卡用的，算是有了一点现代气息。维修起来也很简单，主要是连锡假焊的比较多，修多了也不需要打表。
东莞塘厦清湖头有一个雷恒音响，一看名字就知道是什么意思。这是做广场舞音箱的。广场舞音响大家应该也比较熟悉，这个厂的音响不是用IC驱动喇叭的，而是用功放管驱动，IC只是用于前置，这样可以提高功放的输出功率。总而言之，根据多年的打工经验，广东省沿海的工厂，大部分做的产品都是比较简单的，只要是你熟悉电路的基本原理，尤其是单片机（我在前面的帖子里都介绍过），那么你会发现，不管是任何电路，都有许多的共同点，就像我打个不恰当的比喻一样，人跟猪有多少共同点？消化系统、血液循环系统、神经系统等工作原理都是一样的，只不过人跟猪不是一种动物而已，就连遗传基因都有80%一样。任何电路板都得有电源电路，无非就是线性电路或者开关电路，并且只要是带有控制部分的电路，大多数都会有单片机电路、功放驱动电路等。注意，我说的功放泛指任何功率放大的电路，不单单指的是音频输出电路，这样理解就太狭隘了。还有，任何电路图的画法都是一样的，都是从左往右，一般情况下都是中间是中控（单片机），左上角是电源（有的在左下角，但是一定在左边），并且左边一定全部是输入，右边一定全部是输出，所以给你一个电路图，尤其是你没见过的电路，你要知道应该怎么看，不要被搞得一头雾水，不知所云。
