集成电路参数
型号: TDA7495S
代换: -
用途: 音频功率放大器
备注: -
TDA7495S参数
双通道11W+11W  音频功率放大器。
TDA7495S引脚功能
引脚
引脚符号
引脚功能
引脚电压（V）
1
Ri
右声道信号输入
10.5
2
VS
电源
27
3
Wo
重低音输出
11
4
GND
地
0
5
Li
左声道信号输入
10.5
6
Wi
重低音输人
10.5
7
SVR
电源去耦
10.5
8
GND
地
0
9
MUTEw
重低音静音
0.1
10
MUTE
静音
0.1
11
GND
地
0
12
Lo
左声道信号输出
11
13
Vd
电源
27
14
Ro
右声道信号输出
11
15
GND
地
0
TDA7495S内部方框图

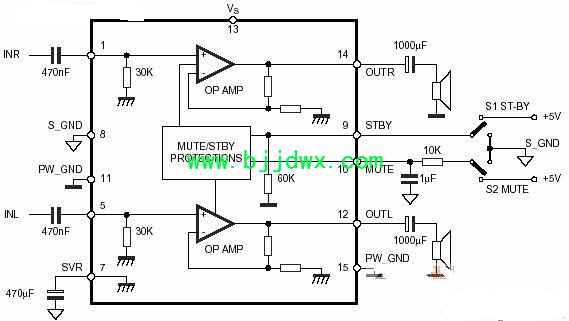

TDA7495S应用电路图









TDA7495S引脚功能, 应用电路, 内部方框
