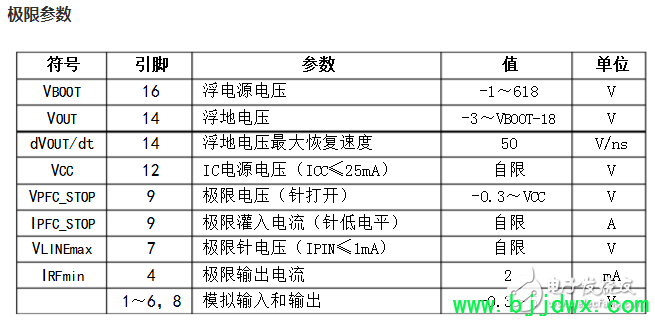

L6599D参数 是飞利浦公司推出的一款绿色变频开关电源控制器,具有为两个栅驱动器提供一个输出电流0.6A和输入电流1.2A的典型峰值电流处理能力。
L6599D引脚功能
引脚
| 引脚符号
| 引脚功能
| 工作电压(V)
| 1
| CSS
| 软启动
| 1.98
| 2
| DELAY
| 过载电流延迟关断
| 0
| 3
| CF
| 外接定时电容
| 0.6
| 4
| RFmin
| 最低频率设置
| 1.98
| 5
| STBY
| 开关机控制
| 1.55
| 6
| ISEN
| 电流检测输入
| 0
| 7
| LINE
| 输入电压检测
| 1.76
| 8
| DIS
| 闭锁式驱动关闭
| 0
| 9
| PFC-STOP
| 打开PFC控制器的开关
| 3.9
| 10
| GND
| 接地
| 0
| 11
| LVG
| 低端门极驱动输出
| 5.8
| 12
| VCC
| 供电
| 13.5
| 13
| NC
| 空脚
|
| 14
| OUT
| 脉冲输出
| 196
| 15
| HVG
| 高端悬浮门极驱动输出
| 200
| 16
| VBOOT
| 交流反馈(自举)
| 206
|
L6599D内部方框

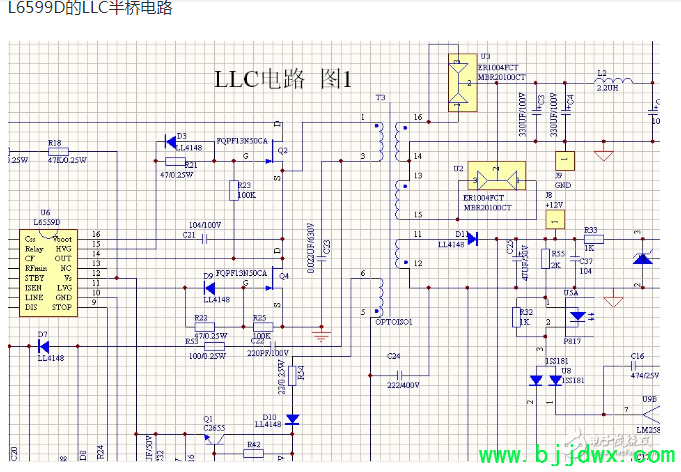

L6599D应用电路图
|
