电源内部都有哪些元器件？看图“一目了然”

电源不像处理器，可以看规格知性能;电源也不像显卡，由一颗关键的GPU来决定档次。一款好的电源除了满足功率需求以外，还必须考量稳定、节能、静音、安全等多方面的因素。在没有专业设备进行检测的情况下，我们只有了解一些电源的基本原理和元器件知识，才能做到对电源“一目了然”。

抓住关键，不再眼晕

从外面看起来，电源的个头也就比一块“板砖”大一点，但它“肚子”里装的东西可着实不少。拆开外壳，我们能看到数以百计的、各式各样的电子元器件和复杂交错的线缆，不免让人眼晕。俗话说“擒贼先擒王”，在观察电源时，我们也应该着重留意以下几个部分。

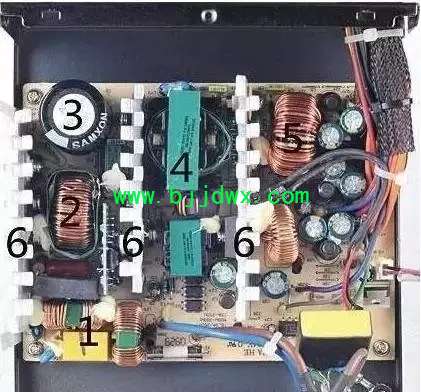

某电源的内部结构图，序号1～6分别标识出了大家应该着重观察的部分。

1. 一、二级EMI滤波电路。这部分的作用是将外部电网进入的市电进行过滤，得到比较纯净的交流电供后续使用。

2. PFC电路。它的作用是在交流电转换成直流电的过程中减少谐波，降低对室内电网和市电电网的干扰，减少市电损耗。

3. 高压滤波电容。它的作用是净化高压直流电，为后续的高低压转换提供相对“纯净”的电流。

4. 电源拓扑。拓扑就是指电源的整体结构，它直接影响到电源的转换效率。

5. 低压滤波电路的电感线圈。其作用是稳定输出端的电压和电流，与电脑硬件系统的稳定使用有直接的关系。

6. 散热片。在变压器和开关电路进行电压转换时，会产生大量的热量，因此需要散热片迅速转移热量。

二级EMI滤波电路

国家3C认证强制要求上市的电源必须通过EMI防电磁辐射认证，因此合格的电源都应该具有EMI滤波电路。

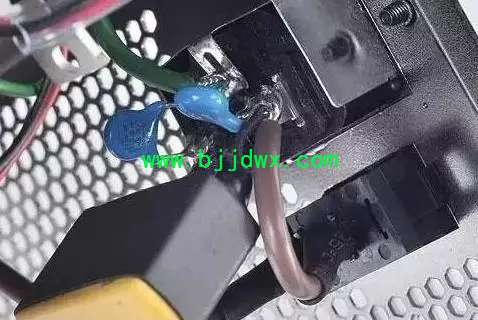

一级EMI滤波电路位于电源接口处，做工更好的电路还具有独立PCB板和电感线圈。

二级EMI滤波电路通常在电源的主PCB板上，由电感线圈和电容等元器件组成。

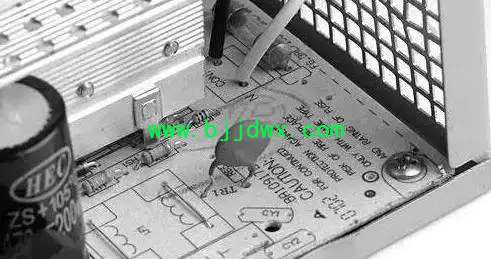

某劣质电源上的二级EMI滤波电路唱了“空城计”
