分体式空调器的组成及介质流向图

1、压缩机：将低温低压的制冷剂压缩成高温高压的制冷剂。

2、四通换向阀：用来改变制冷剂的流动方向，制冷时，高温高压的制冷剂流向室外热交换器，制热时高温高压的制冷剂流向室内热交换器。

3、汽液分离器：将多余的液态制冷剂暂时存放在汽液分离器中，经过一段时间蒸发后再吸入压缩机。

4、过滤器：滤去制冷剂中的杂质，同时吸收制冷剂中的水份。

5、室外热交换器：制冷时向外界放出热量，制热时向外界吸收热量。

6、室内热交换器：制冷时向外界放出热量，制冷时向室内放出热量。

7、空调阀：是用来截止或关闭室内外制冷剂的流动，便于空调的装机移机。

8、毛细管：节流降压。

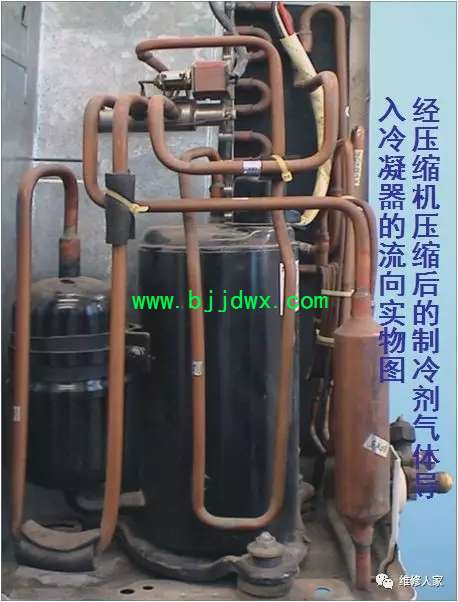

制冷工作时，低压低温的制冷剂气体被压缩机压缩成高压高温的过热蒸气，蒸气经四通阀后进入冷凝器中。

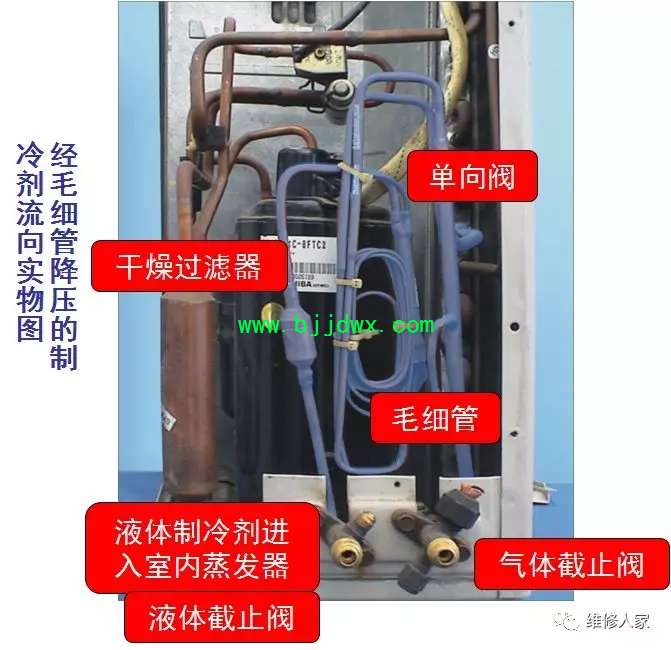

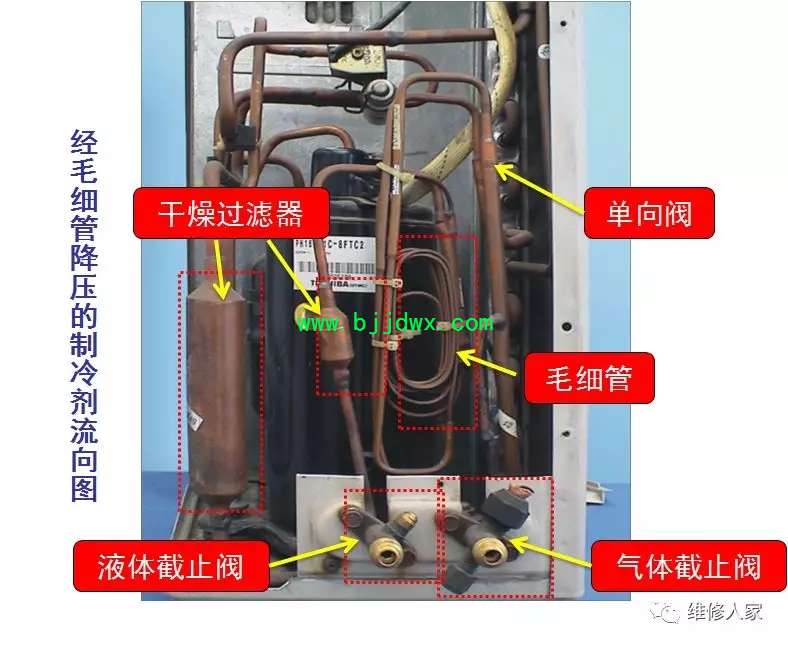

制冷剂气体在冷凝器中冷凝后，经单向阀、毛细管、干燥过滤器，由液体截止阀送入室内机组蒸发器中。

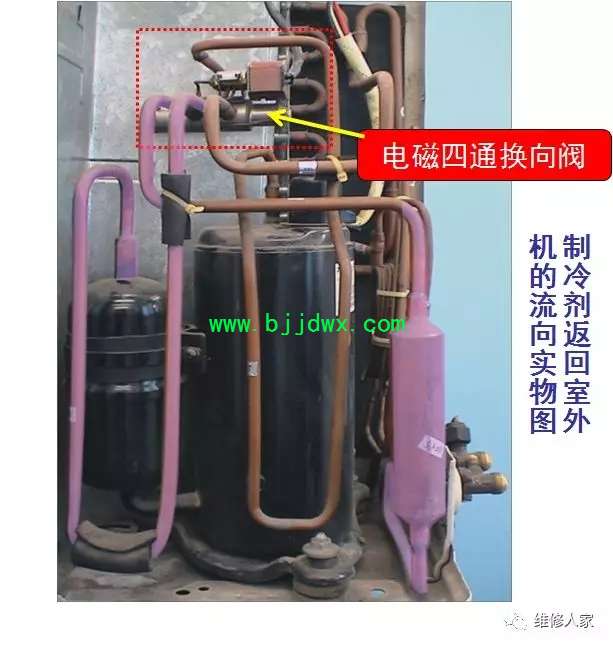

制冷剂液体在室内机蒸发器中蒸发后，由气体截止阀返回到室外机组的压缩机中，再次进行压缩，以维持制冷循环。
