微波炉的结构原理与维修彩图教程

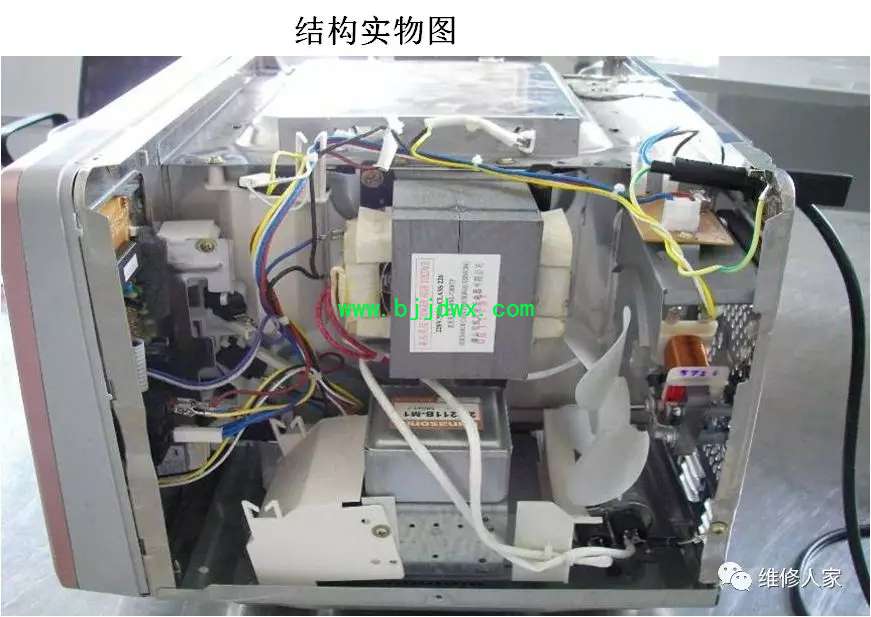

一、微波炉基本结构图

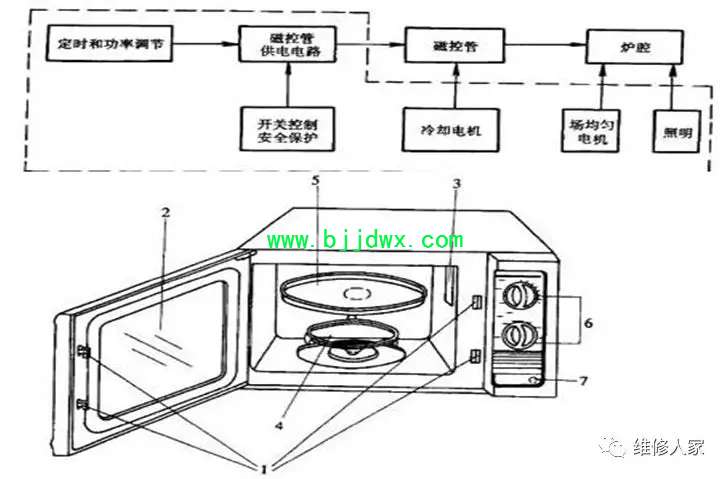

二、主要部件原理图

1、磁控管

微波产生部件，是一种利用高电压和强磁场将电能转化成微波能的器件

2、高压变压器

高压产生部件，是一种漏磁变压器在一定电压范围内起到稳定输出电压作用

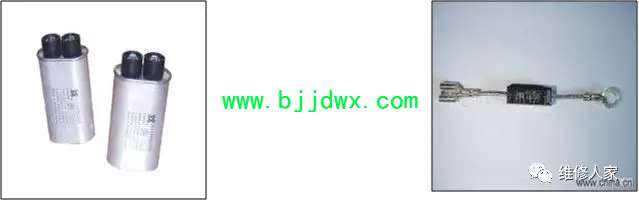

3、高压电容、高压二极管

倍压整流电部件，高压电容和高压二极管组成的倍压整流电路，将变压器产生的ＡＣ２１００交流电转化成直流４２００Ｖ

4、电脑板

控制整机操作指定

5、机械式微波炉结构

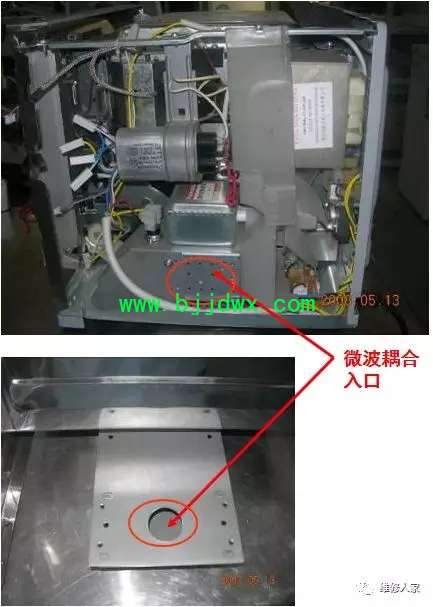

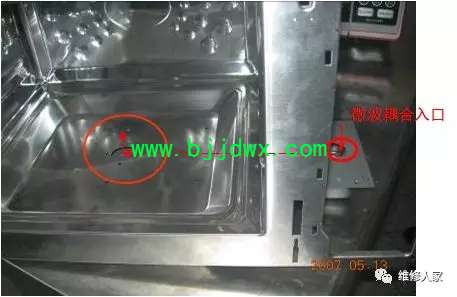

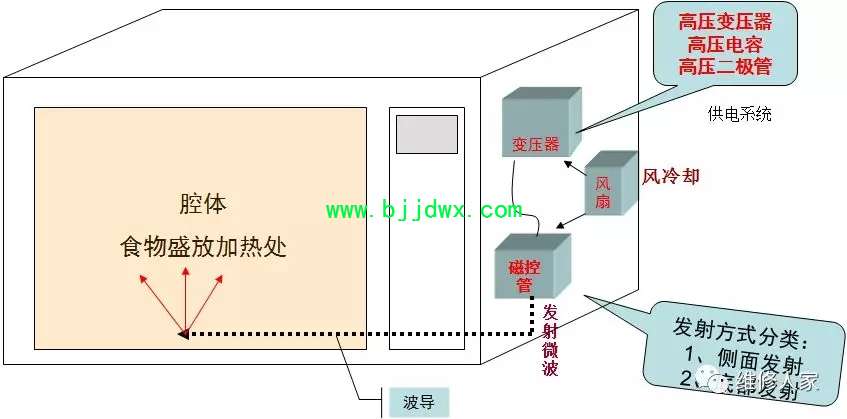

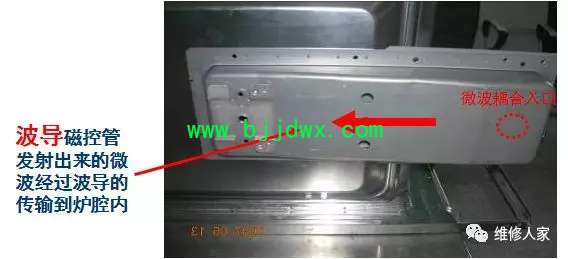

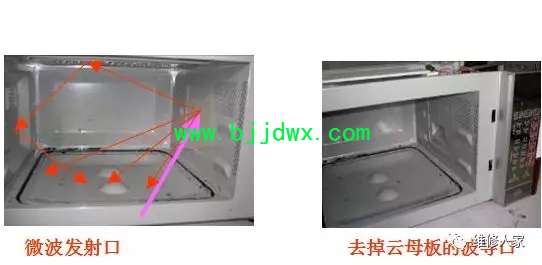

三、微波发射工作图
