电工最常用电气元件实物图及对应符号 感觉收藏备用吧！

我们简单列举一些常用的电气元件：断路器系列，各类开关，接触器，继电器系列，各类按钮，指示灯，再有就是变频器和PLC。

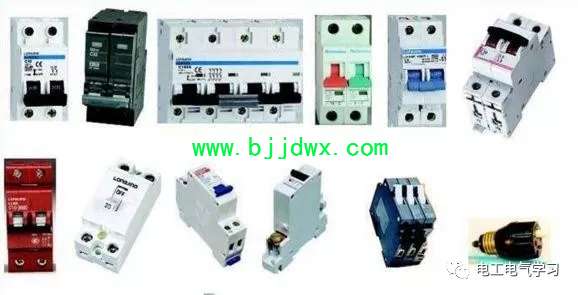

各种断路器

我们常用的一般有：空气开关，漏电保护器，熔断器，过欠压保护器等等。

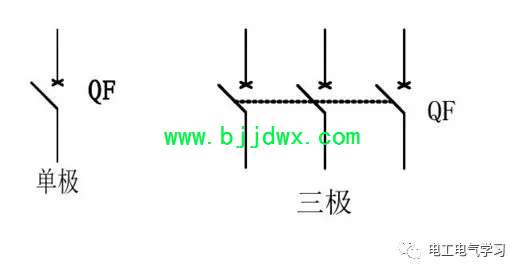

断路器图形符号

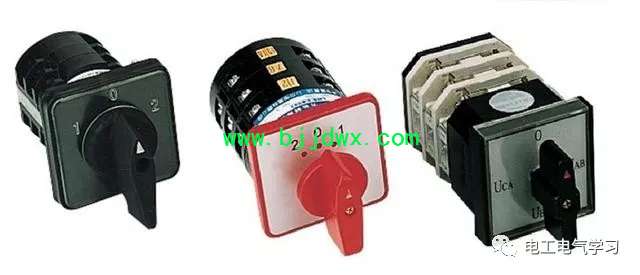

转换开关

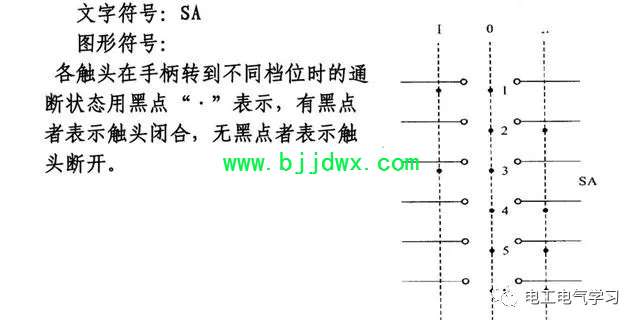

符号加图形符号

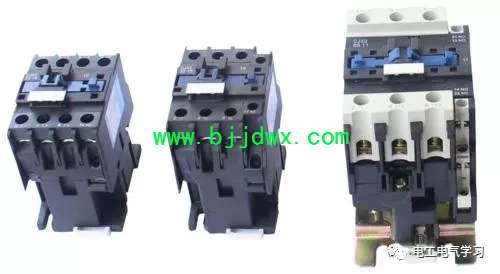

交流接触器

交流接触器分为线圈和触点两部分，使用的时候一定要注意线圈的电压。

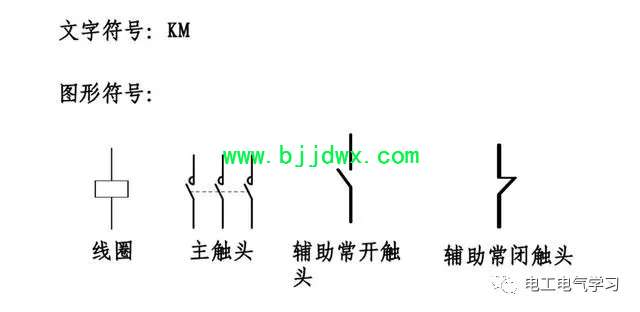

对应的符号

热过载继电器：常用来保护电机

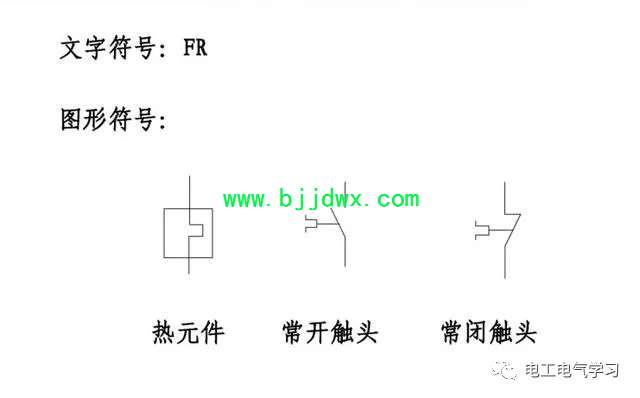

对应符号

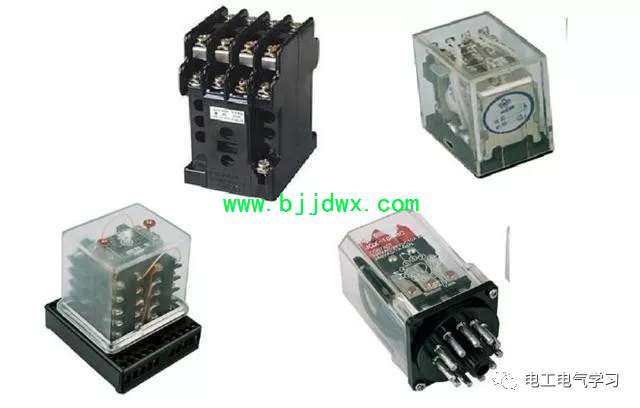

中间继电器

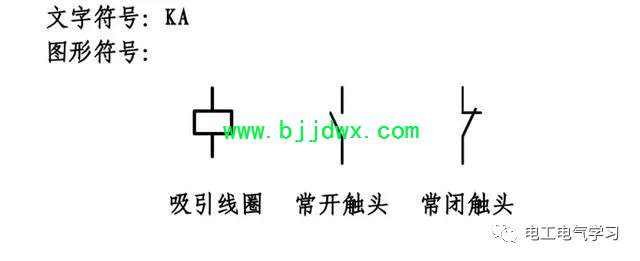

中间继电器符号

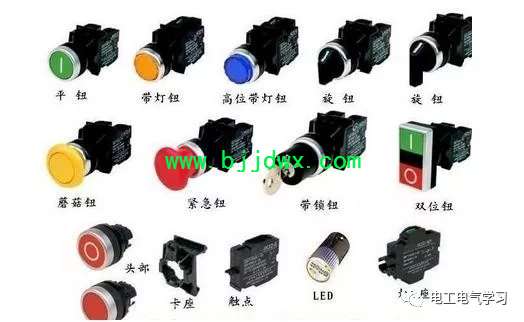

各种按钮开关

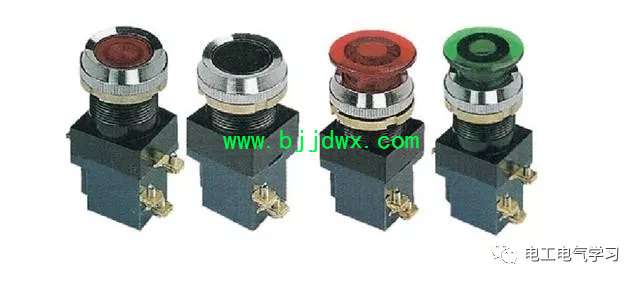

各类按钮开关

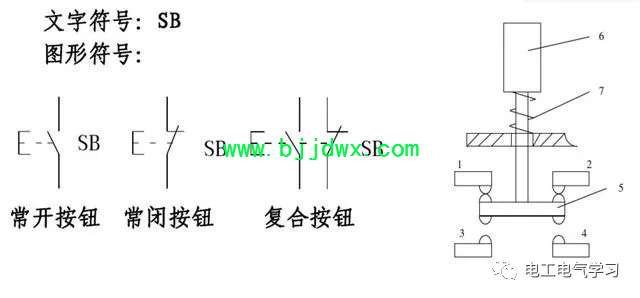

开关符号

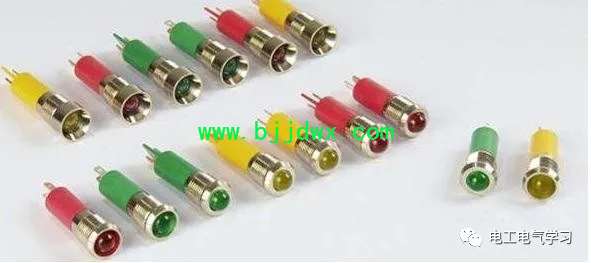

各种颜色的指示灯

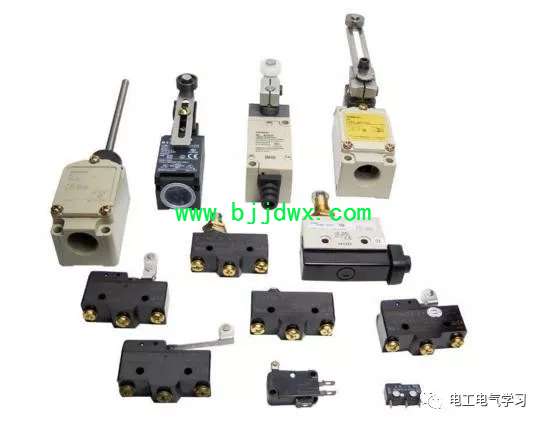

行程开关

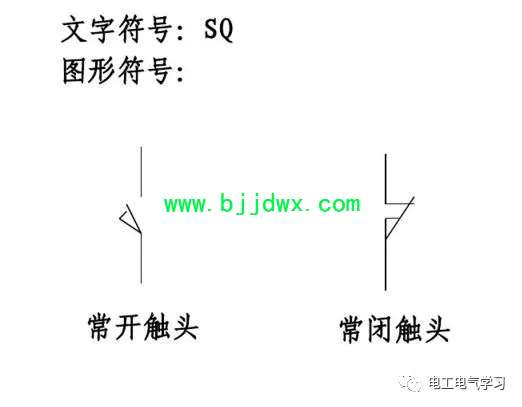

行程开关的符号

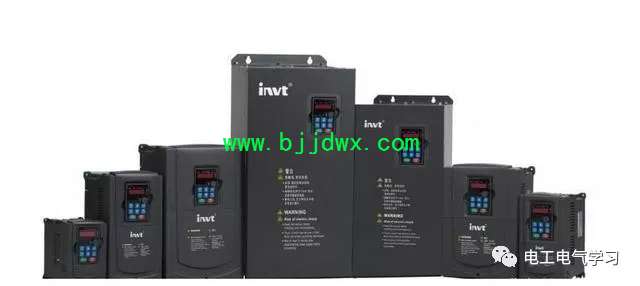

变频器

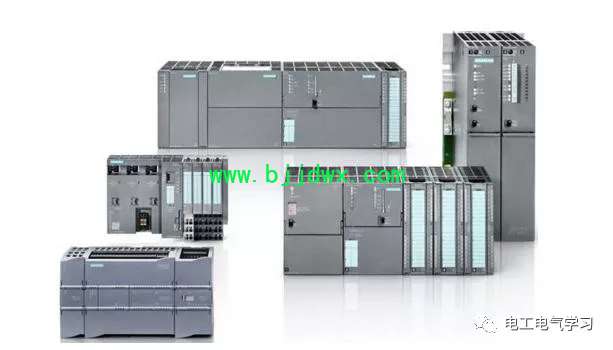

PLC

建议初学电气自动化的朋友们，在网上找一些相应的电路图，自己对照着接一下看看效果。多动手多思考。
