在日常生活中 市电常常会在一定范围内产生波动 电压时低时高 有些用电器就无法正常工作 特别是90年代的时候

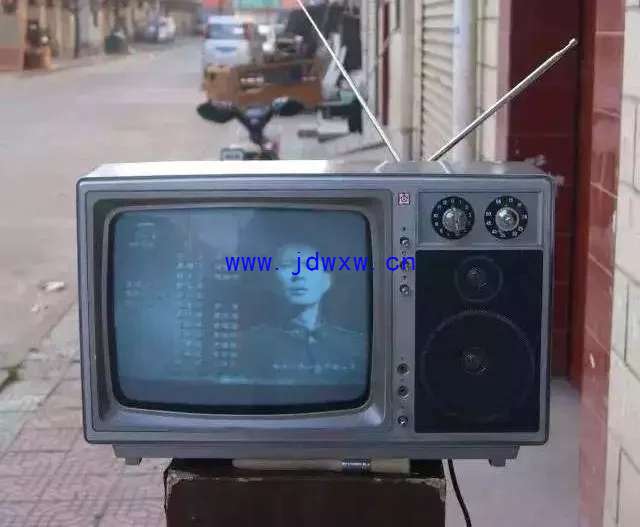

用的还是黑白电视机 以前电压极不稳定 电网电压波动性很大 电视机常常无法正常收看 所以很多人家里都会有这样的稳压器

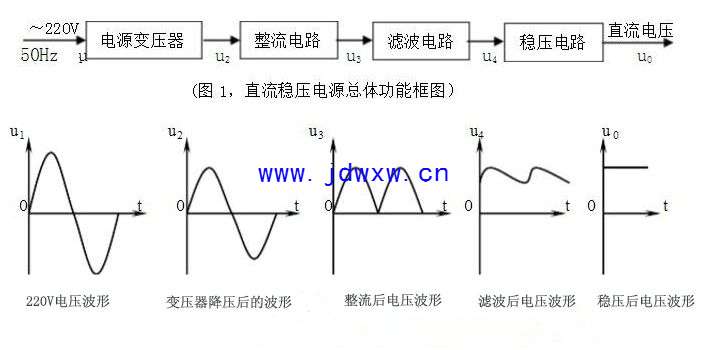

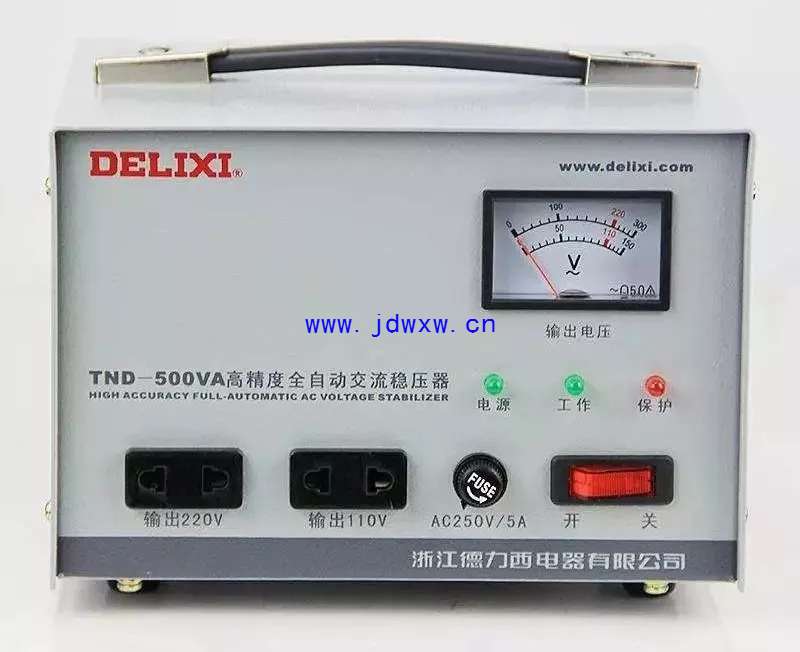

这样即使电网电压波动也不影响人们观看电视 稳压器的作用在于 即使输入电压发生波动 输出电压也能保持稳定 稳压电源分为直流稳压电源和交流稳压电源 这里要讲述的是直流稳压电源 直流稳压电源要经过下图的几个环节才能得到稳定的直流电
其中稳压电路能实现稳定电压的作用 假如你想了解整流电路请戳↓ 假如你想了解滤波电路请戳↓ 下面我们来了解稳压电路到底是怎么实现稳压的！

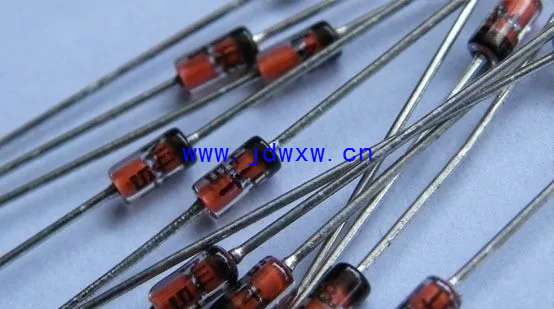

稳压二极管是一种特殊的硅二极管 它在电路中与电阻进行配合后能起稳定电压的作用 所以稳压二极管又称为稳压管 在稳压设备和电子电路中经常用到

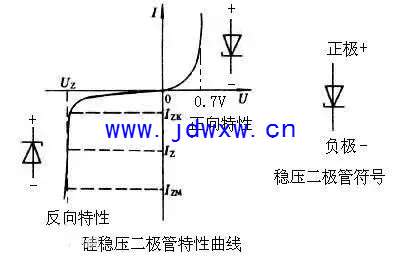

稳压管正常工作于反向击穿区 且在外加反向电压撤除后 稳压管又恢复正常 即它的反向击穿是可逆的

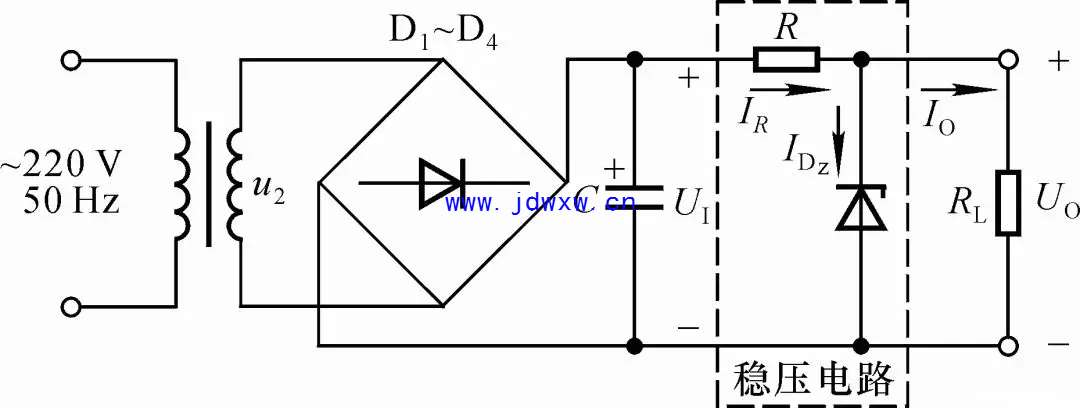

下图是由一个稳压二极管组成的稳压电路
当电网电压波动或负载变化时 使得输出电压UO下降 则流过稳压二极管的反向电流IDZ也减小 导致通过限流电阻R上的电流也减小 这样使R上的压降UR也下降 根据UO=UI-UR的关系 使输出UO的下降受到限制 上述过程可表示为 UO↓→IDZ↓→IR↓→UR↓→UO↑
上面的稳压电路结构简单 但输出电压由稳压管的稳压值决定 不可随意调节 因此输出电流的变化范围较小 只适用于小型的电子设备中
由于简易串联稳压电路输出电压无法调节 当需要改变输出电压时必须更换稳压管 造成电路的灵活性较差 同时由输出电压直接控制调整管的工作 造成电路的稳压效果也不够理想 所以必须对简易稳压电源进行改进
增加一级放大电路 专门负责将输出电压的变化量放大后控制调整管的工作 由于整个控制过程是一个负反馈过程 所以这样的稳压电路叫串联负反馈稳压电路

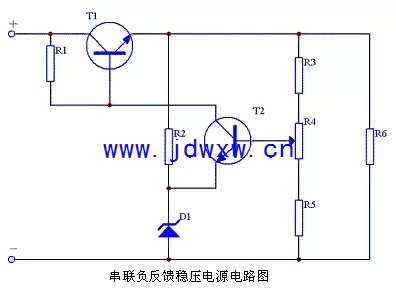

上图是串联负反馈稳压电路 调整过程可以使用下面的变化关系图表示： UO↓→（UT2）O↓→UD1恒定→（UT2）BE↓→（IT2）B↓→（IT2）E↓→（UT2）CE↑ →（UT2）C↑→（UT1）B↑→（UT1）CE↓→UO↑
当输出电压升高时整个变化过程与上面完全相反用下图表示： UO↑→（UT2）O↑→UD1恒定→（UT2）BE↑→（IT2）B↑→（IT2）E↑→（UT2）CE↓ →（UT2）C↓→（UT1）B↓→（UT1）CE↑→UO↓ 与简易串联稳压电源相似 当输入电压UI或者负载等其他情况发生时 都会引起输出电压UO的相应变化

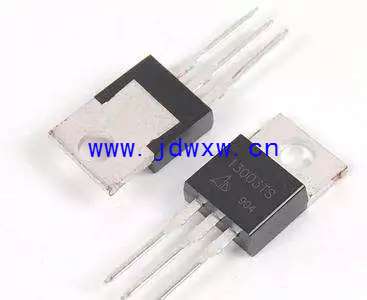

集成稳压器具有体积小、使用方便 电路简单、可靠性高、调整方便等优点 集成稳定器的类型很多 按工作方式可为分串联型、并联型和开关型 按电压类型可为分固定式和可调式 集成稳压器一般只有三个引脚 所以又叫三端集成稳压器
小功率的集成稳压器使用时可不用散热片 大功率时要在稳压器上安装足够大的散热片
