长虹ZLM60H-iS机芯智能液晶彩电升级及检修

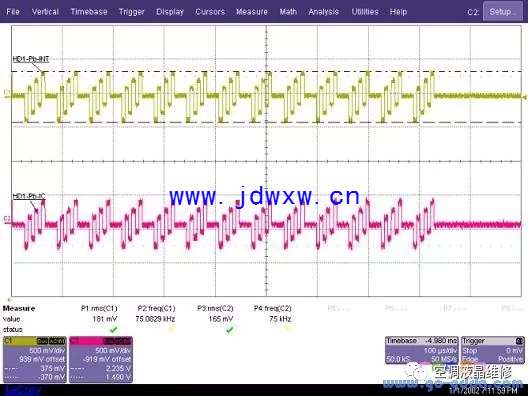

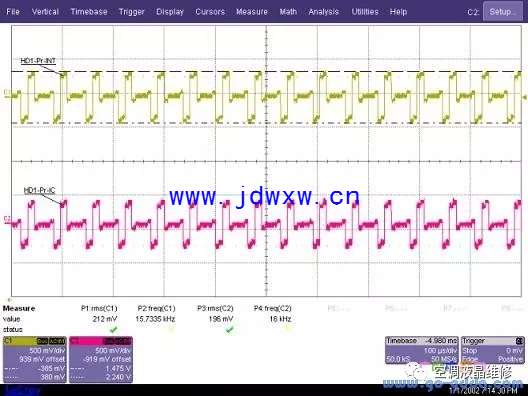

　　3、YPbPr端子输入全彩条信号，在进入主芯片UM1的耦合电容CV31之前（YPbPr--Pr部分）的波形如下图所示：

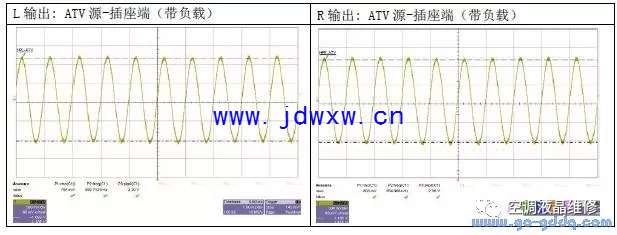

　　4、频率为1KHz的伴音信号，功放UA4的声音信号输出脚处（音量置于100）波形如下图所示：

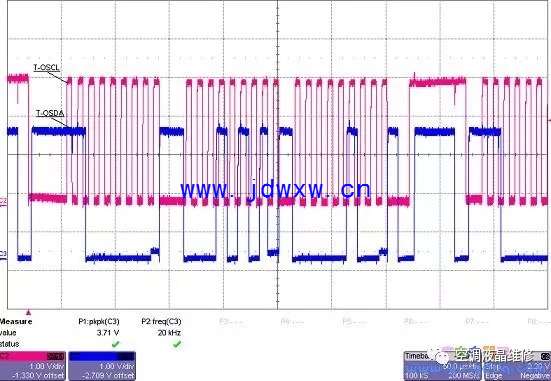

　　5、高频头U28的I?C总线时钟信号SCL和数据信号SDA，即U28的第3、4脚处波形如下图所示：

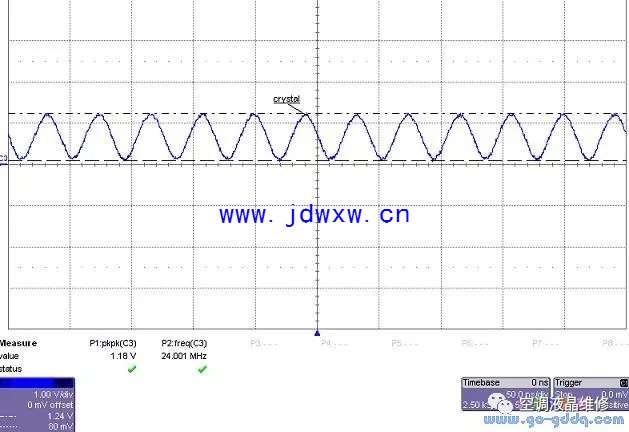

　　6、晶体震荡器YM1产生24MHZ正弦波。不准确的震荡频率会导致不能正常进行信号解调，产生图象失色等现象，波形如下图所示：
