燃气热水器基本结构及工作过程

1、基本组成结构

2、工作原理步骤

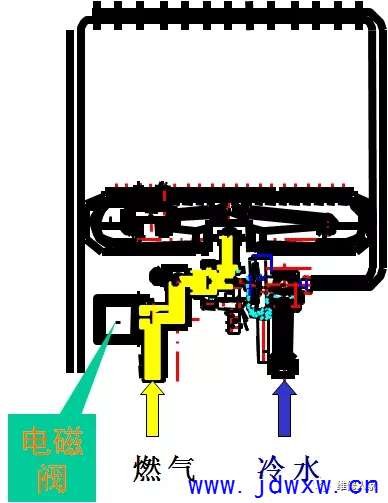

第1步：开气

打开气瓶，燃气流入热水器外电磁阀前

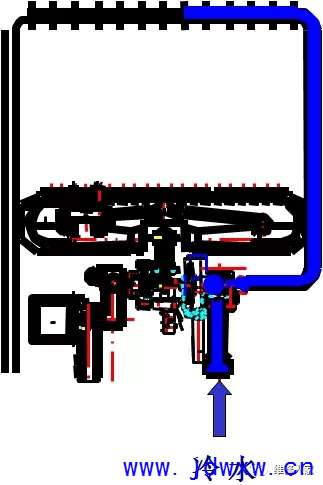

第2步：开水

开启出水阀,冷水流经水-气联动装置、水量调节阀后进入热交换器盘管。

第3步：点火

联动阀推杆左移的同时,推动微动开关,使其触点闭合,接通电源,点火器对对火排出火口点火。

第4步：喷气/引燃

点火0.5～1秒后电磁阀开启,燃气进入喷嘴,均匀分布到火排出火口， 燃气和空气混合物在燃烧器口被脉冲放电点燃,形成稳定的火焰燃烧。

第5步：换热

燃气在燃烧室燃烧生成的高温烟气流经吸热片，加热流过的冷水，生成热水。

第6步：关机

关闭进水阀,水流停止,水-气联动阀关闭,燃气被切断,燃烧的火焰熄灭。
