AIC17xx系列线性稳压器具有输入/输出压差低、静态电流小、响应速度快、工作噪声低、输出电压精度高、保护功能齐全、稳定性好等特点，有的还具有输出可控功能。广泛应用于便携式仪表、便携式消费类设备、无线通讯系统、低压配电系统及电池供电系统电路中。

1.AIC1732

AIC1732是一款低压差三端穗压器，采用SOT89-3封装(见图1)。主要性能:输入电压:

VOUT+0.5V-12V;输出电压:3.4/3.4/3.5/3.6/3.7/3.8/5.0/5.2V(由型号后的两位阿拉伯数字决定，比如:AIC1732-33，表示输出电压为3.3V，如此类推);输出电流:300mA，输出电流限制:440mA;输入/输出最低电压差:130mV;电压输出精度:2%。

2.AIC1733

AIC1733是一款低压差、低噪声、输出可控五端稳压器，采用SOT23-5封装(见图2a)。主要性能:输入电压:VOUT+0.8V-12V;输出电压:1.5/1.8/2.5/2.8/3.0/3.3V(由型号后的两位阿拉伯数字决定，比如:AIC1733-33，表示输出电压为3.3V，如此类推);输出电流500mA;输出过流限制:600mA;输入/输出最低电压差:650mV;电压输出精度:2%j过热关断温度:150OC。由于AIC1733采用的是SOT23-5封装，体积小，故实际型号采用代码表示，见图2a。

AIC1733典型应用电路见图2b。

3.AIC1734

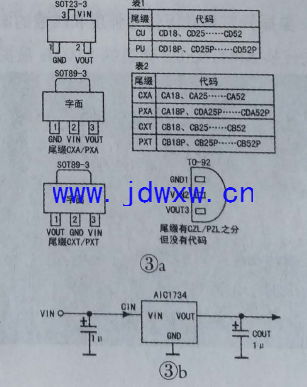

AIC1734是一款低压差三端稳压器，采用SOT23-3,SOT89-3和TO-92三种封装(见图3a)。主要性能:输入电压:VOUT+O.7V-12V;输出电压:1.812.5/2.7/3.0/3.3/3.5/3.713.8/5.0/5.2V(由型号后的两位阿拉伯数字决定，比如:AIC1734-38，表示输出电压为3.8V，如此类推);输出电流:500mA;输出过流限制:620mA(CXA与PXA);输入/输出最低电压差:470mV；电压输出精度:2%。

AIC1734采用SOT23-3封装的型号标注是采用代码表示的。SOT23-3封装的型号尾缀有CU与PU之分，它们的型号代码见图3a中的表1;AIC1734采用SOT89-3封装的型号尾缀有CXA/PXA与CXT/PXT之分，它们的型号代码见图3a中的表2。

AIC1734典型应用电路见图3b。

4.AIC1735

AIC1735是一款低压差三端稳压器，采用SOT-223和TO-252两种封装{见图4a)。主要性能:输入电压:VOUT+IV-12V;输出电压:1.8/2.012.512.7/3.0/3.3/3.5/3.7/3.8/5.0/5.2V(由型号后的两位阿拉伯数字决定，比如:AIC1735-50，表示输出电压为5.0V，如此类推)；输出电流:500mA；输出过流限制:700mA(TO-252封装)；

输入/输出最低电压差:650mV;电压输出精度:2%。

AIC1735典型应用电路见图4b。

S.AIC1737

AIC1737是一款超低压差三端稳压器，采用SOT89-3封装（见图5)。主要性能:输入电压:2.5V-12V；输出电压:1.812.012.512.7/3.0V(由型号后的两位阿拉伯数字决定。比如:A-IC1737-30，表示输出电压为3V，如此类推)；输出电流:300mA；输出过流限制:440mA；输入/输出最低电压差:180mV；电压输出精度:2%。

AIC1737典型应用电路见图4b。

6.AIC1739

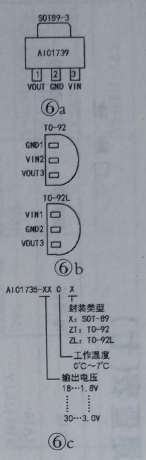

AIC1739也是一款超低压差带过流、过热保护的三端稳压器，采用SOT89-3、TO-92及TO-92L三种封装（见图6a、6b)。主要性能:输入电压:2.3V-12V；输出电压:1.8/2.0/2.5/2.7/3.0V(由型号后的两位阿拉伯数字决定。型号后面的数字及字母含义见图6c);输出电流:300mA；输出过流限制:440mA;输入/输出最低电压差:180mV;电压输出精度:2%;过热保护温度:150°C。

AIC1739的典型应用电路见图4b。

7.AIC1740

AIC1740是一款功耗0.85W的低压差带过流、过热保护的三端稳压器，采用TO-251、TO-252及SOT-223封装(见圈7a，7b,7C)。需说明的是:AIC1740中的SOT-223封装的型号部分厂商采用代码"AZ"表示，输出电压值用AZ后面的两位阿拉伯数字表示。比如:AZ18，表示输出电压为1.8V……依次类推。主要性能:输入电压:3.0V-12Vj输出电压:1.812.012.5/2.7/3.0V(由型号后的两位阿拉伯数字决定。型号后面的数字及字母含义见图7d)；输出电流:500mA；输出过流限制:650mA；输入/输出最低电压差:900mVj电压输出精度:2%；过热保护温度:150°C。

AIC1740典型应用电路见图4b。
