史上最成功的芯片竟能变出这么多花样

2018-10-16 13:08| 发布者: 南召修电视| 查看: 972| 评论: 0

摘要: 你认为历史上最成功的芯片是什么？就时出货很多很多。Intel的酷睿系列？NO！高通的骁龙？错！还是。。。别猜了，原来是它！这就是电工的神器——555定时器，从诞生到现在，销量过百亿，电路设计从没有大改变，可以说 ...

你认为历史上最成功的芯片是什么？

就时出货很多很多。

Intel的酷睿系列？

NO！

高通的骁龙？

错！

还是。。。

别猜了，原来是它！

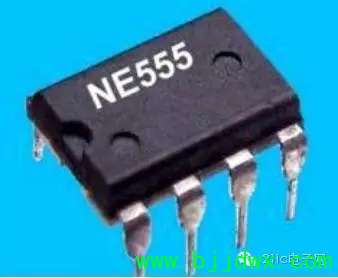

这就是电工的神器——555定时器，从诞生到现在，销量过百亿，电路设计从没有大改变，可以说是历史上最成功的芯片。

NE555双极型时基电路（555的第一代）是1972年美国Signetics公司研制出的。设计原意是用来取代体积大，定时精度差的热延迟继电器等机械式延迟器。但该器件投放市场后，人们发现这种其应用远远超出原设计的使用范围，用途之广几乎遍及电子应用的各个领域。1974年，Signetics公司又在同一基片上将两个双极型555单元集成在一起，取名为NF556。1978年，Intelsil研制成功CMOS型时基电路ICM555、1CM556，后来又推出将四个时基电路集成在一个芯片上的四时基电路556。由于采用CMOS型工艺和高度集成，使时基电路的应用从民用扩展到火箭、导弹、卫星、航天等高科技领域。于是，全世界各大半导体公司也竞相仿制、生产，直到今日。不过，所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555。而且，它们的功能和外部引脚排列完全相同。

在四十多年的时间里，全球的电工们，前赴后继，用555实现了一个又一个应用电路。下面，就为大家展示555都能做什么。

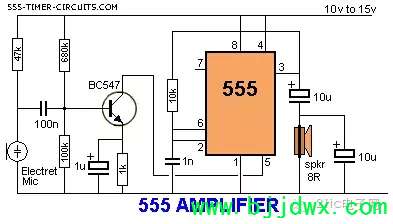

555放大器电路

555可被用做放大器，工作模式非常类似于PWM。
