常见的电气设备元件图形符号意义。

2018-10-6 14:12| 发布者: 南召修电视| 查看: 1014| 评论: 0

摘要: 回路标号：表示各电气回路的种类和特征的方案符号和数字标号单根导线的表示多根导线数的表示方法导线表示与说明　　特定标记　　表示功能性信息的电气图表示位置信息的电气图常用电气元件原理、接线图图形符号

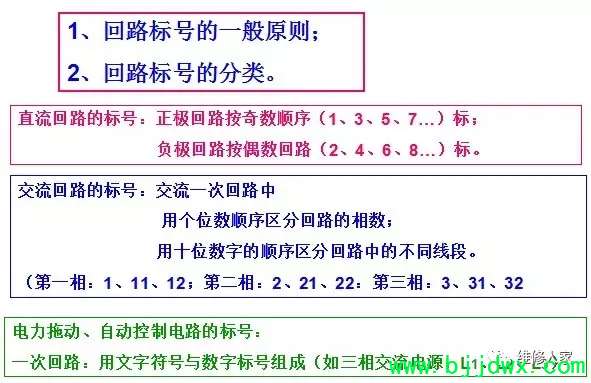

回路标号：

表示各电气回路的种类和特征的方案符号和数字标号

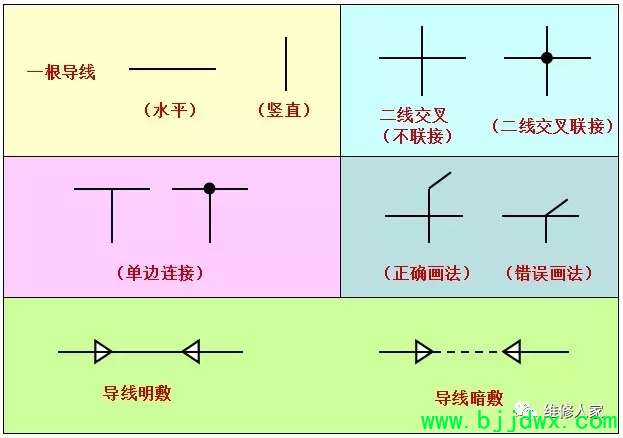

单根导线的表示

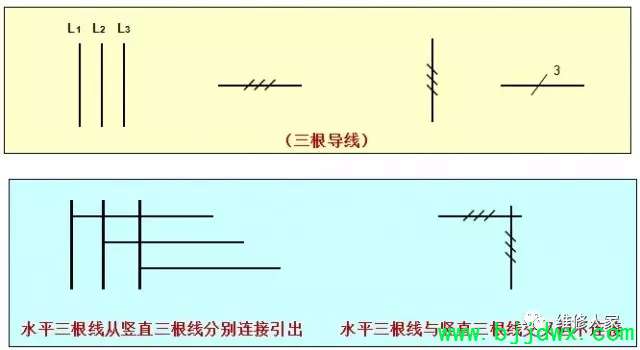

多根导线数的表示方法

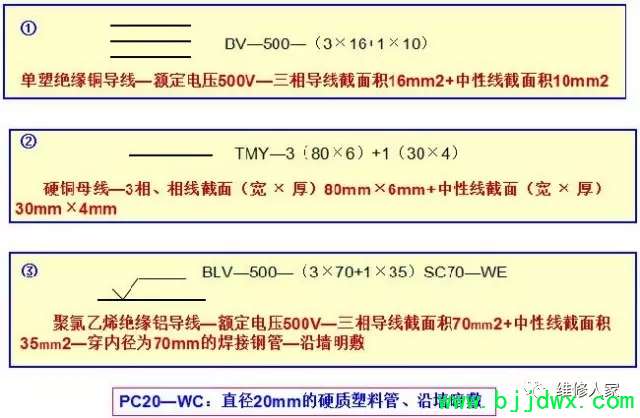

导线表示与说明

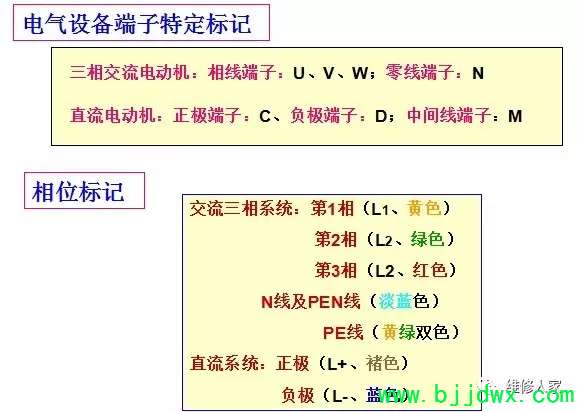

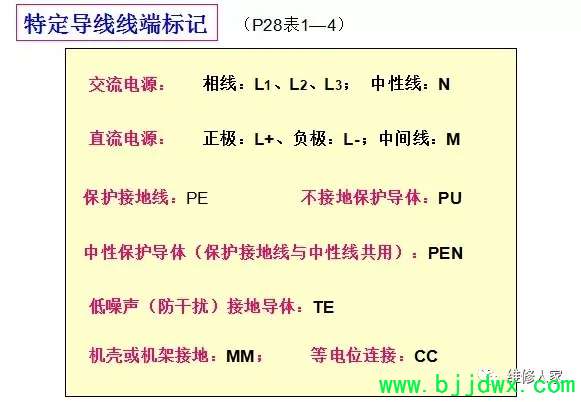

　　特定标记

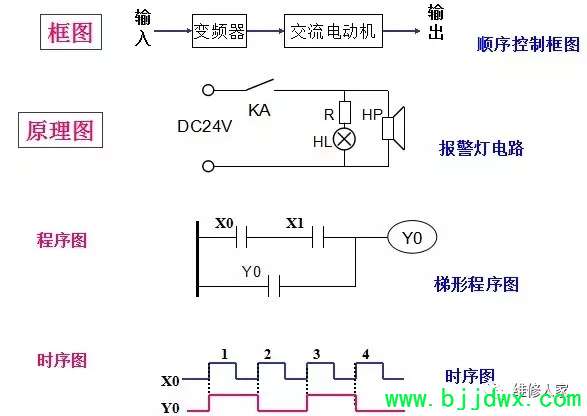

　　表示功能性信息的电气图

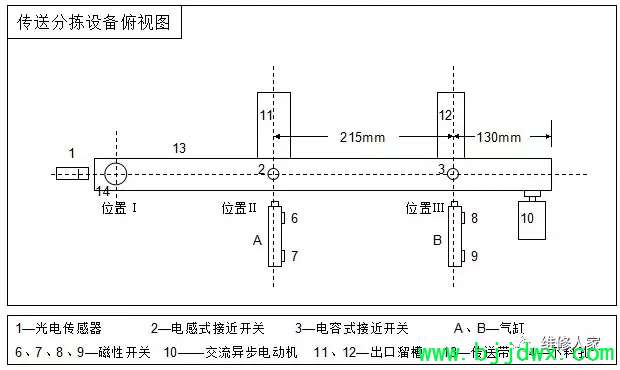

表示位置信息的电气图

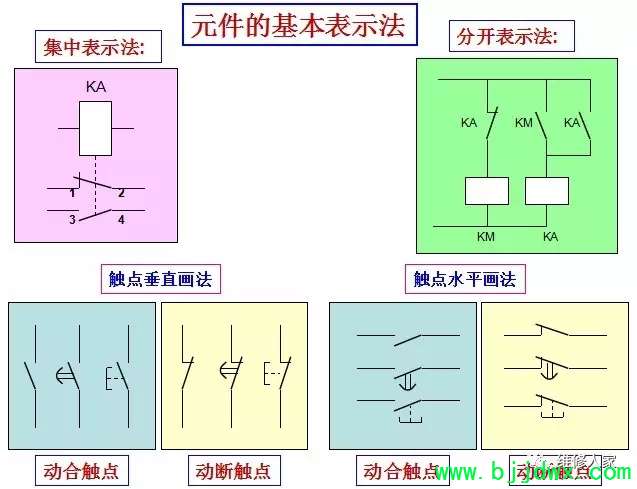

常用电气元件原理、接线图图形符号

12 3 / 3 页下一页
