交流接触器的原理与接法。

一、交流接触器的结构

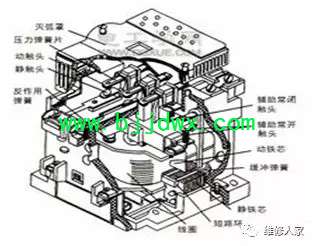

交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示：

二、交流接触器工作原理

当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器是接触器的一种，其典型结构分为双断点直动式和单断路转动式。交流接触器与继电控制回路组合，远控或联锁相关电气设备。

交流接触器主要有四部分组成:

(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯;

(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的;

(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;

(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

三、交流接触器的作用

交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。配合热继电器工作还能对负载设备起到一定的过载保护作用。因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。

四、交流接触器的使用接法

1、一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。输出和输入是对应的，很容易能看出来。假如要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。

2、首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路输入和输出一般在上部，一看就知道。还要注意外加电源的电压是多少(220V或380V)，一般都标得有。并且注意接触点是常闭还是常开。假如有自锁控制，根据原理理一下线路就可以了。
