创维618P-L5L012电源板维修图解

2018-7-16 15:09| 发布者: 南召修电视| 查看: 543| 评论: 0

摘要: 创维618P-L5L012电源板维修图解创维618P-L5L012电源极应用于42E820U等型号液晶彩电中。其电路信号流程如图所示，220V交流电经EMI滤波、桥式整流后送往电源电路，主电源电路开始工作，得到380V的PFC供电，LLC电源电路 ...

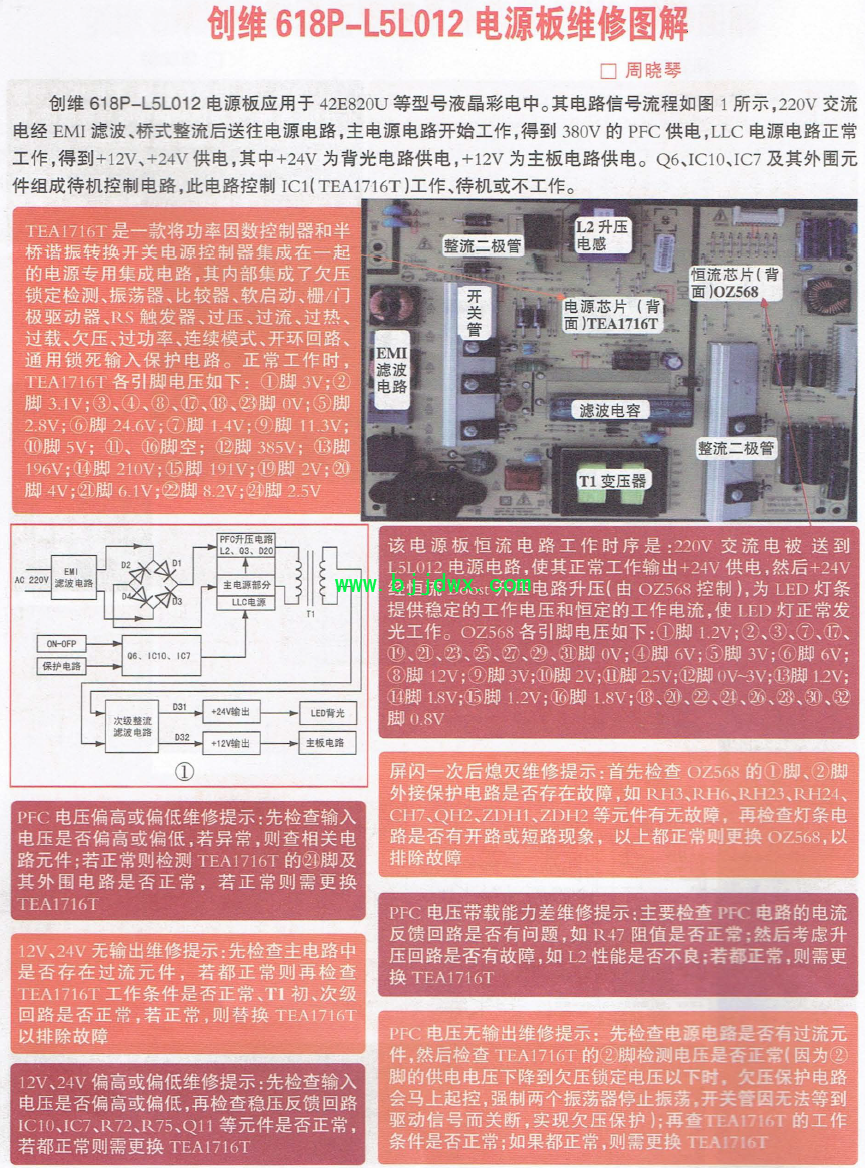

创维618P-L5L012电源极应用于42E820U等型号液晶彩电中。其电路信号流程如图所示，220V交流

电经EMI滤波、桥式整流后送往电源电路，主电源电路开始工作，得到380V的PFC供电，LLC电源电路正常

工作，得到+12V、+24V供电，其中+24V为背光电路供电，+12V为主板电路供电。Q6、ICI0、IC7及其外围原件组成待机控制电路，此电路控制IC1（TEA1716T)工作、待机或不工作。
