常用的中间继电器底座引脚功能

常用的中间继电器有8脚和14脚两种，与其配套的底座也有8脚和14脚两种。

中间继电器在继电控制线路和PLC控制线路中应用较多，作为电气控制和自动化控制工程人员，应该熟记中间继电器底座各脚的功能，方便装调和维修工作。

中间继电器根据其线圈供电的不同分为直流型和交流型。

中间继电器的作用：

1、以弱控强；

2、可作为继电器用，控制较小的负载；

3、作为中间器件，用于传递、转换的作用。

一、8脚中间继电器

它一共有两组常开和常闭触点，占6个脚，其中2个公共端，2个常开端和2个常闭端，线圈占2个脚，各脚功能如下图：

8脚中间继电器底座各脚功能

二、14脚中间继电器

它一共有四组常开和常闭触点，占12个脚，其中4个公共端，4个常开端和4个常闭端，线圈占2个脚，各脚功能如下图：

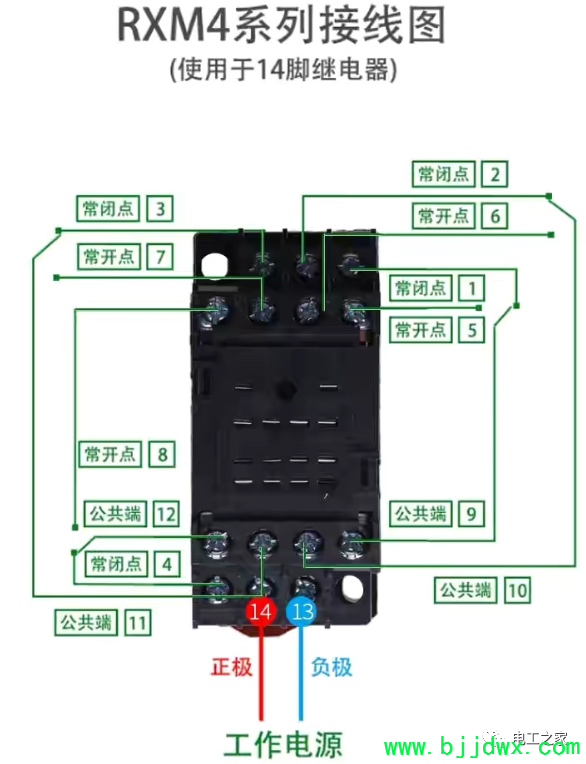

14脚中间继电器底座各脚功能
