离心式冷水机组结构剖析与原理图

一、离心式冷水机组前视图、后视图

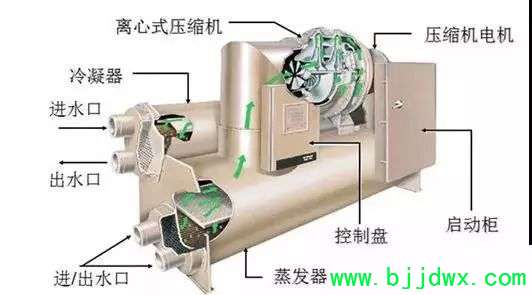

1）前视图

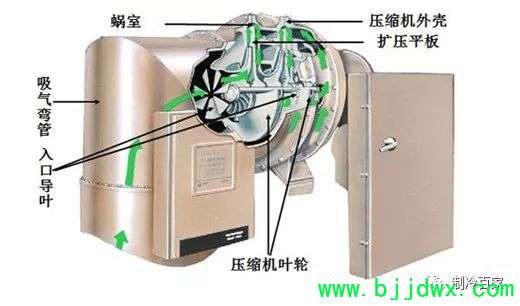

2）后视图

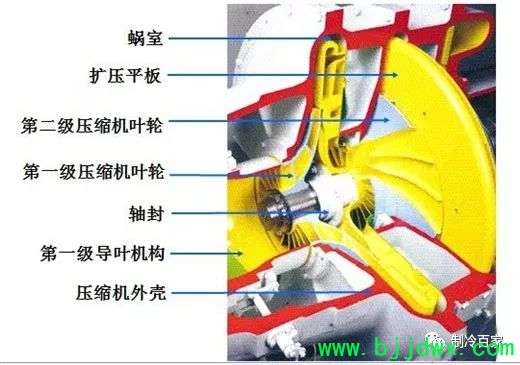

3）三级离心结构图

二、离心式压缩机

2.1.三种不同型式压缩示意图
a.单级压缩

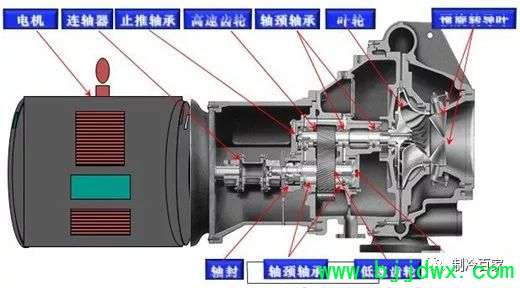

a.半封闭离心压缩机

1）叶轮方面：

a)闭式叶轮的稳定工况范围比半开式叶轮的稳定工况范围要窄；
　　b)小流量区间内，即：部分负荷情况下，半开式叶轮的性能优于闭式叶轮的性能；
　　c)两种形式叶轮内部都存在回流区域，半开式叶轮内部的回流区域较少。
