圣邦微电子高效率开关型5A锂电池充电管理芯片SGM41509

图1 5V输入时的充电效率曲线

由上图可见，在5V充电时，相比于20V/3A的SGM41511和20V/5A的SGM41510，5V/5A的SGM41509具有更高的充电效率。

图2 多款充电管理芯片充电功率损耗和充电电流关系曲线

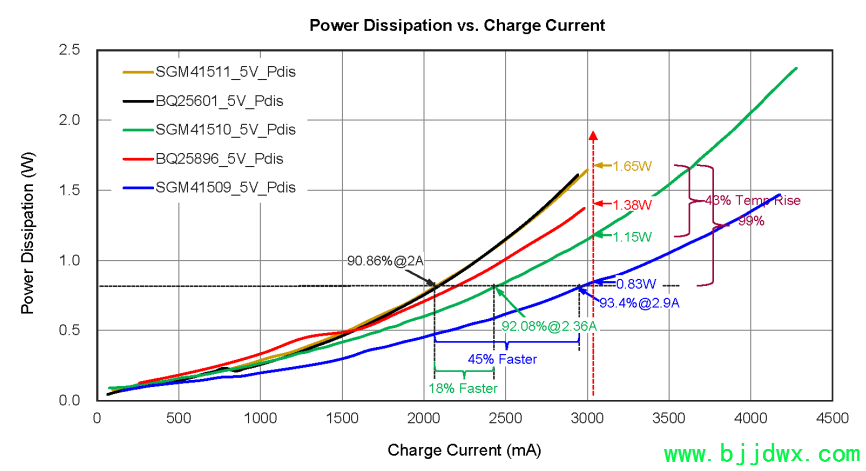

图2展示了圣邦微电子及友商多款充电管理芯片充电功率损耗和充电电流关系曲线。可以看出：在相同的充电电流下，SGM41509具有更低的功率损耗（正比于温升）。例如在常用的5V/2A充电场景，SGM41509比SGM41511的温升低约42%（0.46W vs. 0.78W）；在相同的功率损耗（温升）下，SGM41509可以提供更大的充电电流和更短的充电时间。例如在0.78W损耗时，SGM41511充电电流为2A，而SGM41509充电电流可达2.9A，充电时长大大缩短。

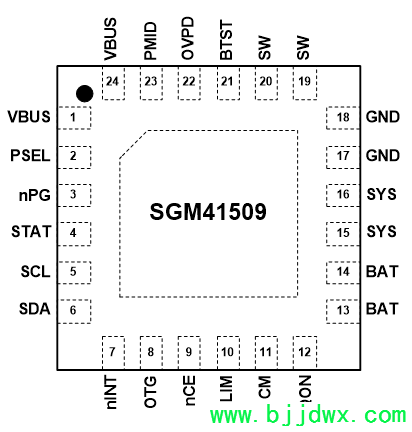

SGM41509是圣邦微电子最新推出的一款高效率锂离子和聚合物锂离子电池降压充电器。它可以为小型便携式设备中常见的单电池系统供电和充电，采用绿色TQFN-4×4-24L封装，-40℃至+85℃工作环境温度。

• 完整的涓流、预充、恒流、恒压和限时浮充

• 3.84V至4.608V电池充电时最大充电电流5A

• 5V输入1.5A充电效率达94.5%

• 5V输入3A充电效率达93%

• 2.4A OTG电流输出能力

• OTG模式5V/1A输出时效率达95%

• I²C接口，灵活设置各充电参数

• 外部过压保护MOSFET驱动接口

• 可供外部模数转换器读取各电压电流参数的CM接口

• 支持低功耗仓储模式

• 兼容性好

• 输入电压电流动态调节功能

• 过压、过流、过热、充电超时等保护功能

• -40℃至+85℃工作温度范围

• 绿色TQFN-4×4-24L封装

SGM41509具有完整的涓流充电、预充电、恒流充电、恒压充电等锂电池充电流程，具备充电截止时的自动阻抗补偿功能和充电超时保护功能。SGM41509采用电池开关将电池与系统（负载）断开，当电池充满后，关断电池脱离开关，并稳定为系统负载供电，保证电池安全同时可延长使用寿命，并支持低功耗仓储模式。

图5 实测电池充电IV曲线

SGM41509仅在输入电压低于5.6V时启动充电功能，当输入过压时，其过压保护OVPD接口可在100ns内关闭外部用于过压保护的N-MOSFET，以防止芯片损坏。当然，也可以配合使用独立的过压保护器件。

SGM41509采用独有的模数转换器电压电流监控模式，它提供充电电流、放电电流、VBUS输入电流、电池电压、系统端电压、VBUS电压等的采样输出接口CM，交由外部MCU的模数转换器处理。这种结构有两点优势：外部MCU自带的模数转换器一般可以达到10位至12位检测精度，比同类产品自带的7位模数转换器具有更高的检测精度；这也避免了通过I²C读取错误的寄存器模数转换器参数值的可能性。...
