下面是总结给电工朋友们的符号素材分享，特别是适合电路初学者，零基础教你快速的识别电路图纸看懂电路施工图，闲下来记得看哦~

电路符号都有哪些呢？这里专门整理为表格图片，更加的方便大家观看，建议进行收藏一起，持续的进行查看哦！

一、了解符号的含义

电路符号的含义可以从两面方面去识别，一是型号、一是规格具体的数据表示方法如下：

1、型号含义：

R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套

B－平型（扁形）。

S－双绞型。A－镀锡或镀银。

F－耐高温

P－编织屏蔽P2－铜带屏蔽P22－钢带铠装

Y-预制型、一般省略，或聚烯烃护套

FD-产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同

YJ-交联聚乙烯绝缘

V-聚氯乙烯绝缘或护套

ZR-阻燃型

NH-耐火型

WDZ-无卤低烟阻燃型

WDN-无卤低烟耐火型

2、规格表示法的含义

规格采用芯数、标称截面和电压等级表示

①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，

如：4*(1*185)+1*95 0.6/1KV

②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，

如：4**185+1*95 0.6/1KV

③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T

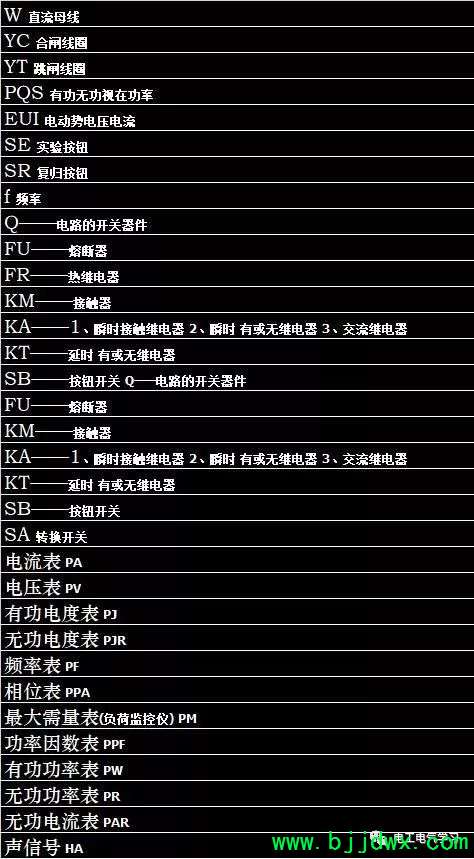

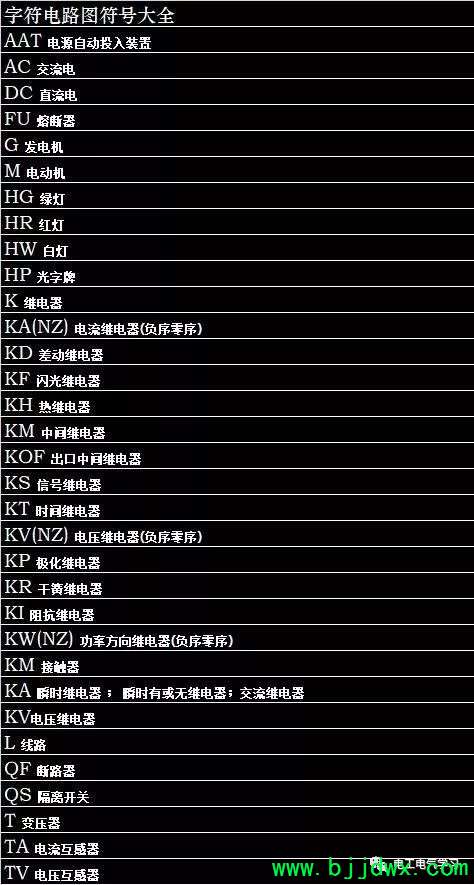

二、字符电路符号大全

电路符号都有哪些代表，具体的含义都有哪些？如果你能够根据了解这些字母符号代表的定义，拿到图纸看图一定不费吹灰之力，具体都有下面这些。
