电磁炉的工作原理

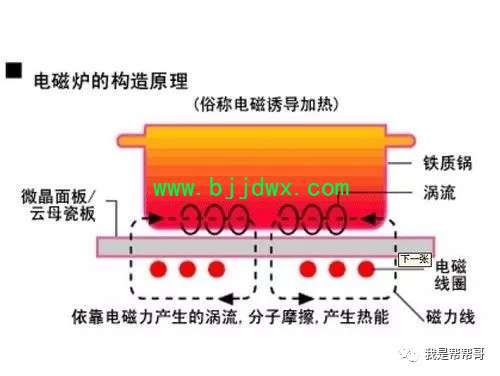

       电磁炉作为厨具市场的一种新型灶具。它打破了传统的明火烹调方式采用磁场感应电流(又称为涡流)的加热原理，电磁炉是通过电子线路板组成部分产生交变磁场、当用含铁质锅具底部放置炉面时，锅具即切割交变磁力线而在锅具底部金属部分产生交变的电流(即涡流)，涡流使锅具铁分子高速无规则运动，分子互相碰撞、摩擦而产生热能(故：电磁炉煮食的热源来自于锅具底部而不是电磁炉本身发热传导给锅具，所以热效率要比所有炊具的效率均高出近1倍)使器具本身自行高速发热，用来加热和烹饪食物，从而达到煮食的目的。

构成：

　　电磁炉主要有两大部分构成：一是能够产生高频交变磁场电子线路系统（含电磁炉线圈盘）；二是用于固定电子线路系统，并承载锅具的结构性外壳（含能承受高温和冷热急变的炉面板）。

　　（1）电子线路系统包括：功率板、主机板、灯板（操控显示板）、温控、线圈盘及热敏支架、风机、电源线等。

　　（2）结构性外壳包括：炉面板（瓷板、黑晶板）、塑胶上下盖等；

　　（3）说明书、功率贴纸、操作胶片、合格证、塑胶袋、防震泡沫、包装盒、条码、卡通箱。

　　1、炉面板：用于承载锅具，有进口和国产，国产A、B级已能满足使用要求。

　　2、高压主基板：构成主电流回路。

　　3、低压主基板：用于电脑控制功能。

　　4、LED线路板：显示工作状态和传递操作指令。

　　5、线盘：将高频交变电流转换成交变磁场（PAN）。

　　6、风扇组件：散热辅助元件（FAN），降低炉内元器件温度。

　　7、IGBT：俗称功率管，通过低电流信号、控制大电流的通断（IGBT）。

　　8、桥式整流块：将交流电源转换为直流电源（BD101）。

　　9、热敏电阻件：将热量信号传递到控制电路。

　　10、热开关组件：感应IGBT工作温度，从而保护IGBT由于过热损坏。
