NE5534+LM1875构成的20W高保真功放电路图

2020-6-5 08:54| 发布者: 王重阳| 查看: 1262| 评论: 1

摘要: LM1875是美国国家半导体公司出品的5脚单列V型直插塑封IC，为高保真音频功率放大集成电路，主要技术指标：频响范围：20Hz-20kHz；负载阻抗：8/4欧姆；失真率：40W输出时0.05%；电压范围：20-60V。 NE5534是专为音频 ...

LM1875是美国国家半导体公司出品的5脚单列V型直插塑封IC，为高保真音频功率放大集成电路，主要技术指标：频响范围：20Hz-20kHz；负载阻抗：8/4欧姆；失真率：40W输出时0.05%；电压范围：20-60V。

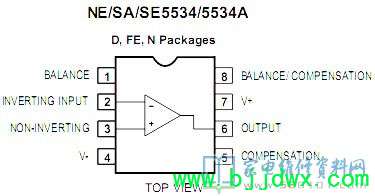

NE5534是专为音频放大而设计的运算放大器，用于音响前置放大电路。

制作中注意LM 1875供电端（5脚）的滤波电容不可省掉，且距离LM1875的管脚越近越好。其作用是防止LM1875产生自激。LM1875还需要加装散热片。
