本文分享几张桥式整流电路工作原理的动画图。

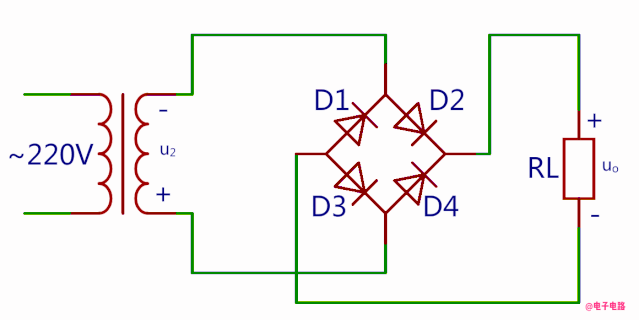

变压器u2负半周时电流通路

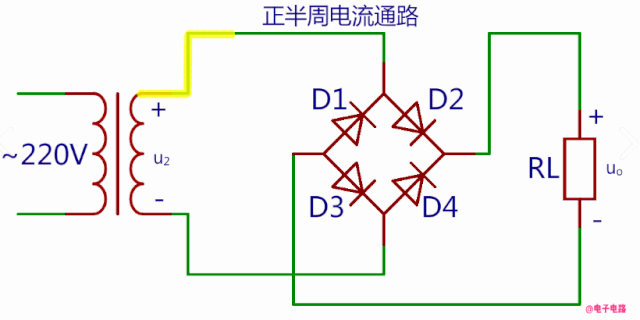

整个周期电流通路是这样的

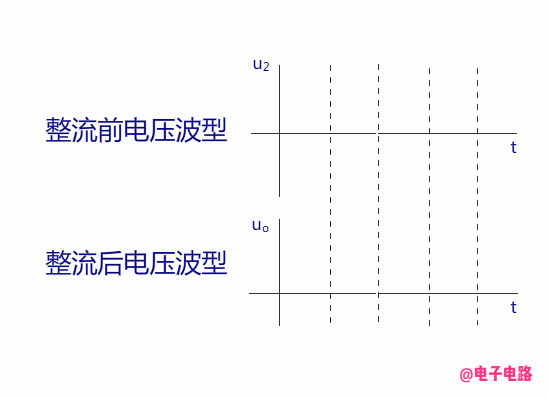

桥式整流电路输出波形与全波整流电路的一样，也是全波波形，所以整流后输出电压是整流前的0.9倍。
总结 （1）画图时要注意4只整流二极管连接方法。 （2）电源变压器次级线圈不需要抽头。 （3）每一个半周交流输入电压期间，有2只整流二极管同时串联导通，另外2只整流二极管截止。 （4）桥式整流电路输出波形是全波波形。 （来源：电子电路，版权归原作者） ........... |
