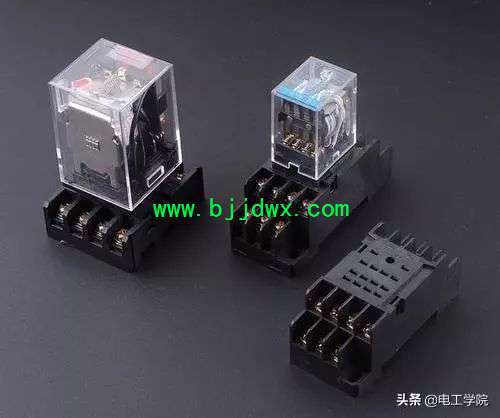

继电器型号

继电器根据型号不同，各种各样的，但是它的原理都差不多

继电器工作原理

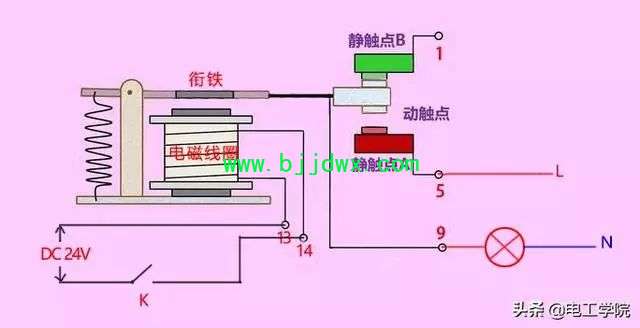

继电器的工作原理如图所示：在继电器内部有一个电磁线圈，线圈上端有一个衔铁。在不通电时，在左侧弹簧拉力的作用下，动触点和静触点B连通，动触点和静触点A不通。当给电磁线圈两端13、14通入额定电压以后，在电磁线圈磁力的作用下，衔铁带动连杆向下运动，动触点和静触点B断开，与静触点A连通。

静触点B和动触点不通电时连通、通电时断开，把这样一对触点叫常闭；同理，把静触点A和动触点不通电时不连通、通电时连通，把这样一对触点叫常开。

简而言之，继电器的原理就是：利用控制电磁线圈通电与断电，来达到控制常开与常闭的通断。从而达到通过小电流控制大电流，小电压控制大电压。因为控制电磁线圈只需要很小的电流或者电压即可，而常开和常闭却允许通过比较高的电流及电压。

有些继电器还会在电磁线圈两端并联一个发光二极管和一个电阻，用来显示线圈工作状态。

该题继电器参数

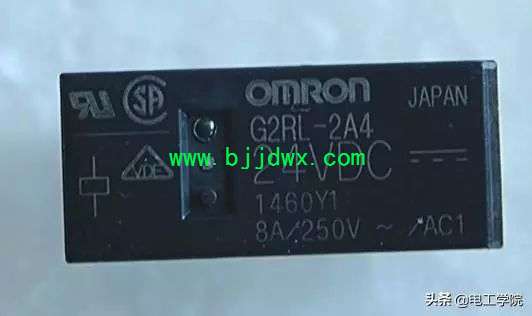

根据题目继电器的铭牌，我们可以获得以下参数：

omron表示该继电器品牌，欧姆龙

G2RL-2A4表示该继电器的型号

24VDC表示该继电器线圈额定电压为24V

8A/250V~表示常开及常闭触点额定电流为8A、额定电压为250V，~表示交流

AC1表示该继电器触点允许所带的负载类型，AC1指无电感的负载或者阻性负载

继电器接线

把控制开关和继电器线圈串联，然后接到控制电源上，注意控制电源要和继电器线圈电压相符。再把需要控制的用电设备和继电器的常开或者常闭串联，再接上用电设备的电源。如图

工作流程：开关K闭合，24V电压加在继电器线圈两端，衔铁被电磁线圈磁力作用而向下运动，从而带着动触点向下运动，动触点和静触点A连通。火线电流通过静触点A--动触点--灯---N线，形成了一个回路，此时灯开始工作。
