三菱GX梯形图的这些输入方法你都知道吗？

梯形图的输入分成几种：

1、触点、线圈、指令、参数的输入

2、划线的输入

3、FB的插入

4、函数的插入

5、内嵌ST的插入

6、NOP的插入

下面我们分别给大家讲解一下~

1、触点、线圈、指令、参数的输入

a.通过梯形图输入对话框输入：在双击鼠标或按下ENTER后显示的梯形图输入对话框中输入指令和参数。

b.通过快捷图标输入：在单击快捷图标后显示的梯形图输入画面中输入指令和参数。

c.通过部件选择窗口插入：将部件选择窗口中的指令拖放到梯形图编辑器上，插入后编辑参数。

d.通过直接输入编辑参数：通过F2进入编辑状态，选择单元格后，直接键盘输入指令和参数。

2、划线的输入

向程序中输入划线，但是已经划有划线时，再次输入会被删除。

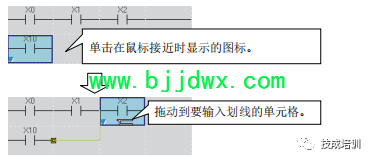

a.拖放方法：

b.键盘输入方法：CTRL+键盘上下左右键

c.快捷图标输入方法：

3、FB的插入

1.通过工程视图或部件选择窗口将FB部件拖放到顺控程序上的任意单元格中。

2.在 “FB实例名输入”画面的列表中，选择是登录到全局标签还是局部标签。

粘贴FB后，FB实例名将作为标签自动登录到所选择的标签设置画面中。

3.在FB实例上连接输入和输出。

注意：

1.在梯形图输入对话框中输入 “fb.”后，将会显示候选的FB部件，选择后即可插入到梯形图。

2.要在连续的2个FB实例之间插入FB时，应在第2个FB实例之前插入一行，并在该行插入FB。

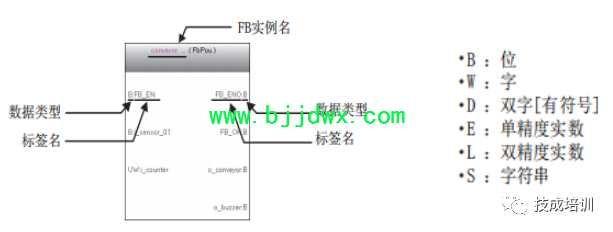

3.所粘贴的FB实例上会显示输入输出变量的标签名及其数据类型。

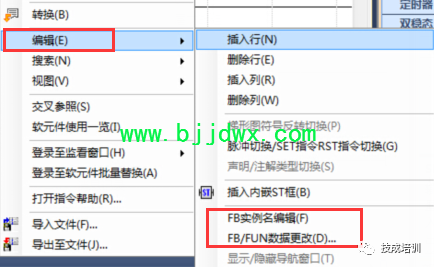

我们还可进行FB实例名的编辑与FB实例的替换。将光标移动到FB实例上并按下F2键，可以直接更改名称。将光标移动到FB实例上并按下/键，可以更改FB数据。

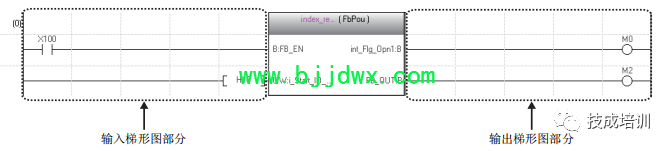

对于FB实例的输入输出梯形图部分的创建，也是有一定的操作步骤的。

操作步骤如下：

1.选择转换菜单的转换。

转换梯形图，FB实例的输入标签及输出标签上会连接上划线。

2.对输入梯形图部分的梯形图进行输入。

输入方法与通常的梯形图创建方法相同。

3 输出梯形图部分按与输入梯形图部分相同的方法输入。

根据需要对FB以外位置的梯形图进行编辑。编辑完成后，进行转换。

4、函数的插入：

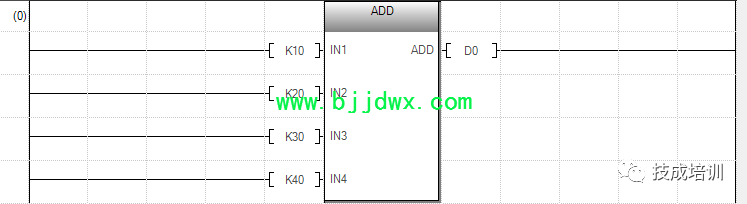

1.通过部件选择窗口将函数部件拖放到顺控程序上的任意单元格中。

2.在函数上连接输入和输出。

或者在梯形图输入对话框中输入 “fun.”后，将会显示候选的函数部件，选择后即可插入到梯形图。
