电流互感器的作用

从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。

举例说明

比如说现在有一条非常粗的电缆，它的电流非常大。如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。由于它非常粗，电流非常大，需要规格很大的电流表。但是实际上是没有那么大的电流表，因为电流仪表的规格都5A以下。那怎么办呢？这时候就需要借助电流互感器了。

先选择合适的电流互感器，然后把电缆穿过电流互感器。这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。

例如，现在需要要测一条电缆的电流大小。首先把一条电缆穿过500/5的电流互感器（500/5实际上就是100倍），然后把电流互感器接上电流表，电流表测得结果为4A。由此可以计算出电缆真实电流为4*100=400A。

接线如图：

有些朋友可能说用钳表也可以达到这个目的，实际上钳表内部就有一个电流互感器，原理类似。

互感器选择

根据线路（电缆）的额定电流来选择电流互感器电流比。

50/5的互感器一次线路（电缆）最大允许通过50A的电流；
100/5的互感器一次线路（电缆）最大允许通过100A的电流；
150/5的互感器一次线路（电缆）最大允许通过150A的电流；

以此类推....

在电工仪表中，指针在1/3--2/3量程之间精确度最高。为了保证测量精确度，仪表的量程应该比额定电流大1/3左右。如果一次线路（电缆）电流额定电流为100安，那么应该就应该选150/5的电流互感器。

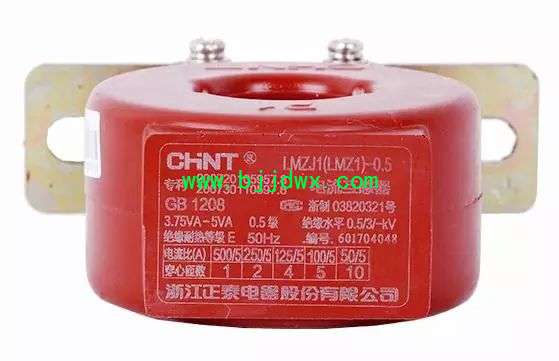

图示：500/5的互感器

注意事项

1. 电流互感器在运行的过程中不允许开路，所以S1、S2线路上不允许接保险丝；

2. 为了防止电流互感器开路产生的高压，S1或者S2必须接地；

3. 国家规定，互感器二次侧（S1、S2）必须用2.5平方以上的铜线
