当UDS增大到某一临界值，使UGD≤UT时，漏端的沟道消失，只剩下耗尽层，把这种情况称为沟道“预夹断”，MOS管工作原理动画图2—56（a）所示。继续增大UDS(即UDS＞UGS－UT)，夹断点向源极方向移动，MOS管工作原理动画图2—56（b）所示。

尽管夹断点在移动，但沟道区（源极S到夹断点）的电压降保持不变，仍等于UGS－UT。因此,UDS多余部分电压[UDS－(UGS－UT)]全部降到夹断区上，在夹断区内形成较强的电场。这时电子沿沟道从源极流向夹断区，当电子到达夹断区边缘时，受夹断区强电场的作用，会很快的漂移到漏极。

耗尽型。耗尽型是指，当VGS=0时即形成沟道，加上正确的VGS时，能使多数载流子流出沟道，因而“耗尽”了载流子，使管子转向截止。

耗尽型MOS场效应管，是在制造过程中，预先在SiO2绝缘层中掺入大量的正离子，因此，在UGS=0时，这些正离子产生的电场也能在P型衬底中“感应”出足够的电子，形成N型导电沟道。

当UDS>0时，将产生较大的漏极电流ID。如果使UGS<0，则它将削弱正离子所形成的电场，使N沟道变窄，从而使ID减小。当UGS更负，达到某一数值时沟道消失，ID=0。使ID=0的UGS我们也称为夹断电压，仍用UP表示。UGS

N沟道耗尽型MOSFET的结构与增强型MOSFET结构类似，只有一点不同，就是N沟道耗尽型MOSFET在栅极电压uGS=0时，沟道已经存在。该N沟道是在制造过程中应用离子注入法预先在衬底的表面，在D、S之间制造的，称之为初始沟道。

N沟道耗尽型MOSFET的结构和符号如MOS管工作原理动画1.（a）所示，它是在栅极下方的SiO2绝缘层中掺入了大量的金属正离子。所以当VGS＝0时，这些正离子已经感应出反型层，形成了沟道。于是，只要有漏源电压，就有漏极电流存在。当VGS＞0时，将使ID进一步增加。

VGS＜0时，紧接着VGS的减小漏极电流逐渐减小，直至ID＝0。对应ID＝0的VGS称为夹断电压，用符号VGS(off)表示，有时也用VP表示。N沟道耗尽型MOSFET的转移特性曲线如图1.（b）所示。

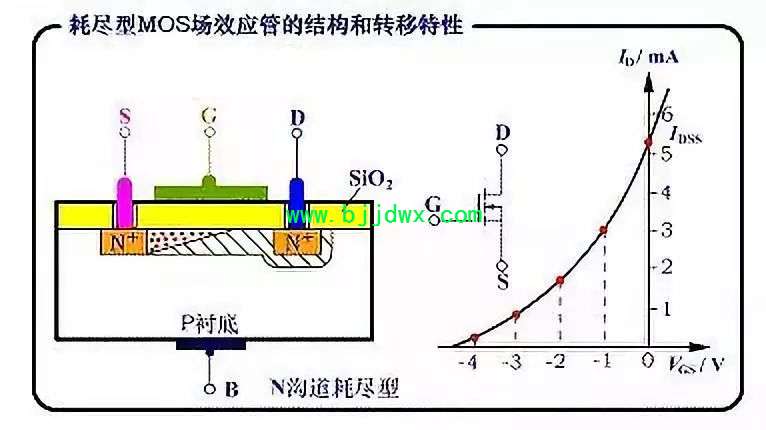

        图1. N沟道耗尽型MOSFET的结构和转移特性曲线

由于耗尽型MOSFET在uGS=0时，漏源之间的沟道已经存在，所以只要加上uDS,就有iD流通。如果增加正向栅压uGS，栅极与衬底之间的电场将使沟道中感应更多的电子，沟道变厚，沟道的电导增大。

 如果在栅极加负电压（即uGS＜0＝，就会在相对应的衬底表面感应出正电荷，这些正电荷抵消N沟道中的电子，从而在衬底表面产生一个耗尽层，使沟道变窄，沟道电导减小。

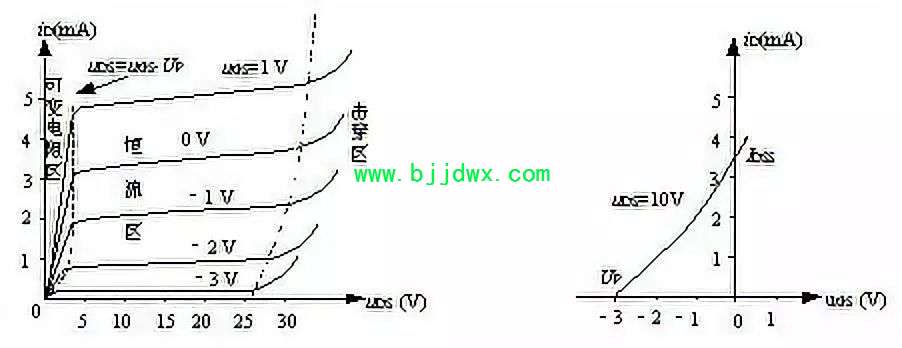

当负栅压增大到某一电压Up时，耗尽区扩展到整个沟道，沟道完全被夹断（耗尽），这时即使uDS仍存在，也不会产生漏极电流，即iD=0。UP称为夹断电压或阈值电压，其值通常在–1V–10V之间N沟道耗尽型MOSFET的输出特性曲线和转移特性曲线分别如图2—60（a）、（b）所示。

在可变电阻区内，iD与uDS、uGS的关系仍为


在恒流区，iD与uGS的关系仍满足式（2—81），即


若考虑uDS的影响，iD可近似为


对耗尽型场效应管来说，式（2—84）也可表示为


式中，IDSS称为uGS=0时的饱和漏电流，其值为


P沟道MOSFET的工作原理与N沟道MOSFET完全相同，只不过导电的载流子不同，供电电压极性不同而已。这如同双极型三极管有NPN型和PNP型一样。


 (1) 直流参数

指耗尽型MOS夹断电压UGS=UGS(off) 、增强型MOS管开启电压UGS(th)、耗尽型场效应三极管的饱和漏极电流IDSS(UGS=0时所对应的漏极电流)、输入电阻RGS.

 (2) 低频跨导gm

gm可以在转移特性曲线上求取，单位是mS(毫西门子)。

 (3) 最大漏极电流IDM

本文转载自《“KIA半导体”》
