华为基站拆解曝光：CPU、信号传输究竟用的是什么配置？

通常提到华为，大家都会想到华为手机，其实手机只是通信的一个小的领域，专业的叫法，叫终端业务。其实华为是一家传统设备制造商，主要产品是通讯设备，包括数据传输设备，数据通信设备，宽带多媒体设备，电源设备，无线通信设备，等等（我们称之为系统设备），主要服务对象是运营商、政企网（政府、企业）这样的客户，也就是2B业务。

说白了，以前华为是不向普通百姓提供产品和服务的。所以，普通老百姓对华为的了解其实都比较陌生和片面。

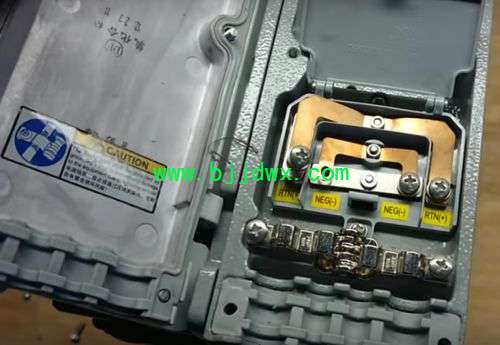

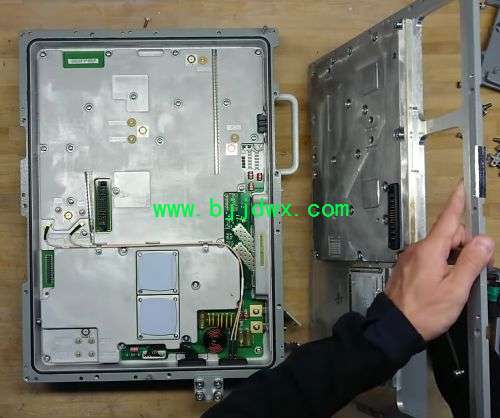

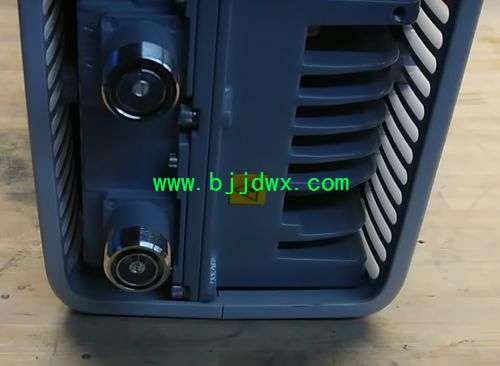

那么华为作为全球第一大通信设备商，你知道华为的基站是怎么设计出来的吗？它都用了哪些芯片？PCB电路设计结构如何？带着一堆问题，我们拆解了华为RRU3908，一个户外无线基站，它的每个射频前端输出功率为20/40瓦。

该基站的双工器似乎是虹膜耦合腔滤波器，与一些腔间耦合。输入和输出的耦合是T，是谐振器上的一个连接部分，而不是耦合回路。频率由电容帽调节，滤波器是宽信号的带通，如果能看到该过滤器的响应速度，那就更好了。

网络通信由飞思卡尔MPC8321 PowerQUICC2 CPU处理，CPU运行在200 MHz，拥有2x 256 MB Hynix DDR2 RAM。它使用一个PMC QuadPHY 10gb控制器用于两个光学输入/输出。

ADC和DAC单比特流的解码和编码由3 Altera Cyclone III FPGA和定制的华为SD6151RBI控制器处理。

该华为基站采用德州仪器TMS320系列DSP处理器对单比特流进行处理。TMS320C6410是一个只计算整数的定点DSP, TMS320CT16482 1 GHz DSP CPU计算浮点数。
