MOSFET的驱动技术有哪些？图文并茂告诉你真相！

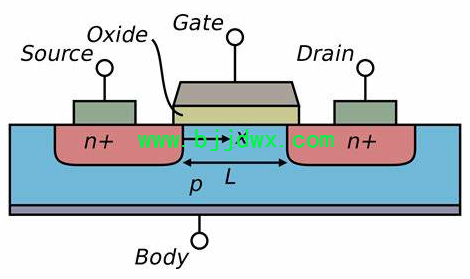

■MOSFET最早出现在大概上世纪60年代，首先出现在模拟电路的应用。

■功率MOSFET在上世纪80年代开始兴起，在如今电力电子功率器件中，无疑成为了最重要的主角器件。

■耐压：通常所说的VDS，或者说是击穿电压。那么一般MOS厂家是如何来定义这个参数的呢？

■上面这个例子显示，当驱动电压为0，Vds达到200V的时候，Id这个电流达到了250uA，这个时候认为已经达到击穿电压。

■不同的厂家对此定义略有不同，但是基本上来说，当电压超过击穿电压，MOS的漏电流就会急剧上升。

■导通电阻：

■MOSFET在导通之后，其特性可以近似认为是一个电阻

■上面这个例子表示，在驱动电压为10V的时候，导通电阻为0.18欧姆

■导通电阻的温度关系：

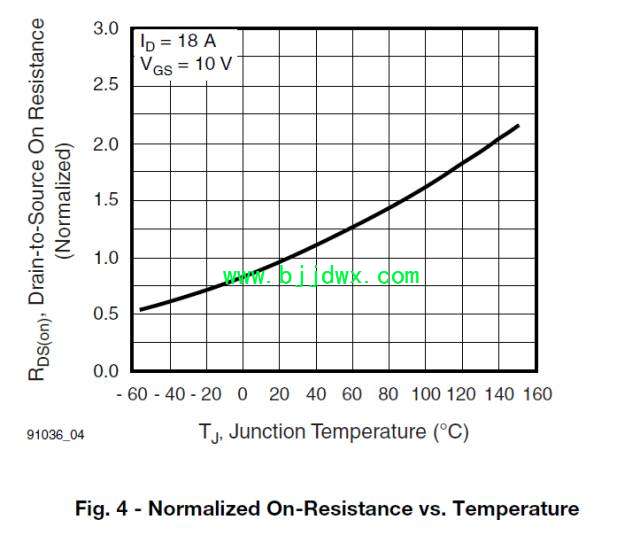

■MOS的导通电阻随温度上升而上升，下图显示该MOS的导通电阻在结温为140度的时候，为20度时候的2倍。

■导通阀值电压：就是当驱动电压到达该值之后，可认为MOS已经开通。

■上面这个例子，可以看到当Vgs达到2-4V的时候，MOS电流就上升到250uA。这时候可认为MOS已经开始开通。

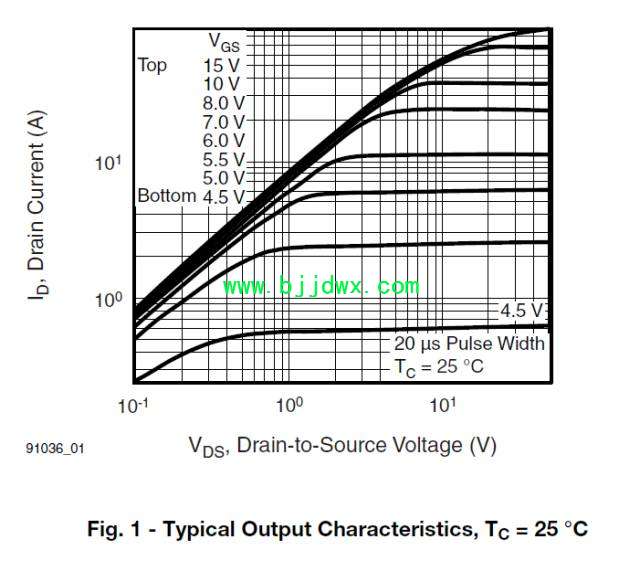

■驱动电压和导通电阻，最大导通电流之间的关系

■从下图可以看到，驱动电压越高，实际上导通电阻越小，而且最大导通电流也越大

■导通阀值电压随温度上升而下降

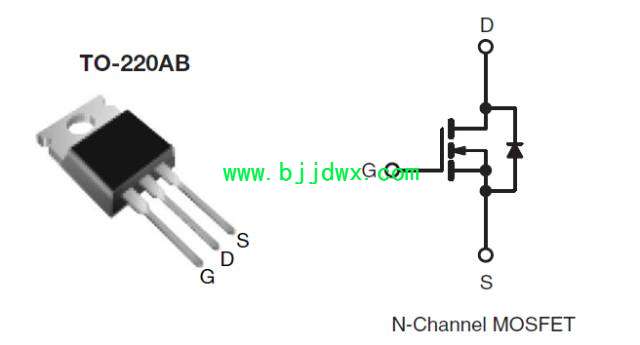

■MOSFET的寄生二极管

■寄生二极管比较重要的特性，就是反向恢复特性。这个在ZVS，同步整流等应用中显得尤为重要。

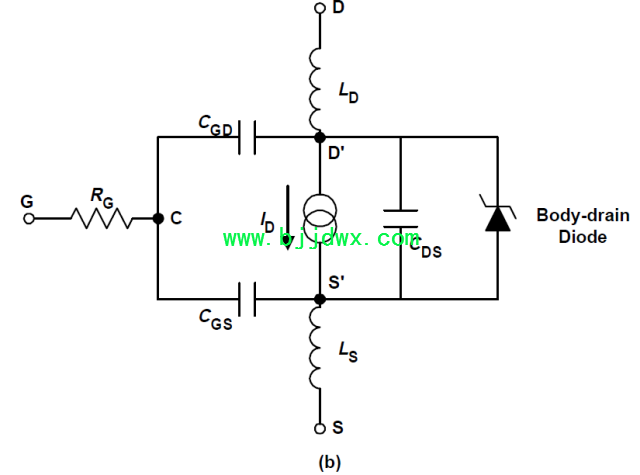

■MOSFET的寄生电容

■这三个电容的定义如下：

■MOS的寄生电容都是非线性电容，其容值和加在上面的电压有关。所以一般的MOS厂家还会用另外一个参数来描述这个特性：

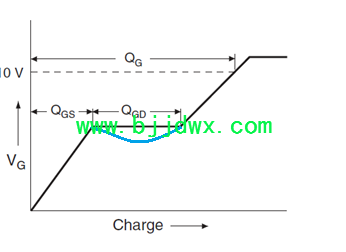

■用电荷来描述

■MOS虽然是电压型驱动，但是由于寄生电容的存在，必须要求驱动电路提供一定的驱动电流。

■较小的驱动电流，会导致MOS的GS电压上升缓慢，降低了开关速度，提高了开关损耗。

■米勒电容Cgd

■米勒电容虽然看起来很小，但是对驱动的影响很大，特别在VDS比较高的场合。但是在ZVS和同步整流等应用中，由于VDS会在驱动上来之前，下降到零，就不存在这个问题。

■上面的例子定义驱动能力为峰值电流（在特定条件下）

■有些厂商就用内阻来定义驱动能力。

■当IC本身的驱动能力不足的时候，就需要外加驱动电路来增强驱动能力，以达到快速开关MOS的需求

■1.采用分立器件，比如图腾柱。

■2.采用集成的驱动IC.

■MOSFET的低端（low side）驱动：

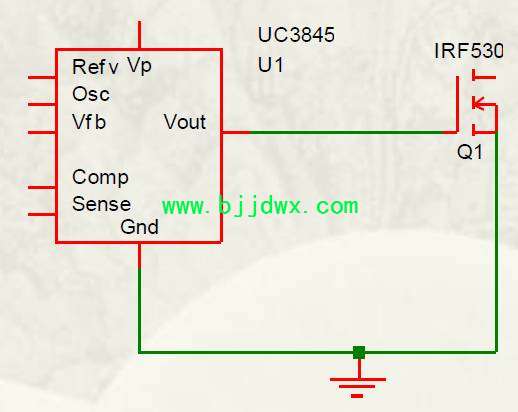

■所谓低端驱动，就是驱动电路的参考地，就是MOS的S端。
