1、差分线的设置方法


（1） 在 pcb 界面按下 D-C 打开类编辑界面，编辑差分线类
在 Differential Pair Classes 中右击 All Differential Pairs 显示界面如下：
Add Class 添加类
Delete Class 删除类
Rename Class 重命名类


PCB 设计中有两种差分类：90OM与100OM差分阻抗，除 USB 是 90OM 外其他差分都为 100OM设置完成之后点击 close 退出



（2） 打开 pcb 分界面，在 Nets 一栏中选择 Differential Pairs Editor，没有pcb 分界面的选择右下角打开pcb状态栏

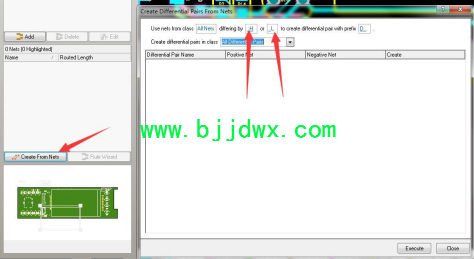

（3） 第一种自动添加，基本上差分命名为+，-或者 D，P。在右边箭头指示处修改然后向导搜索，然后自定义名字即可

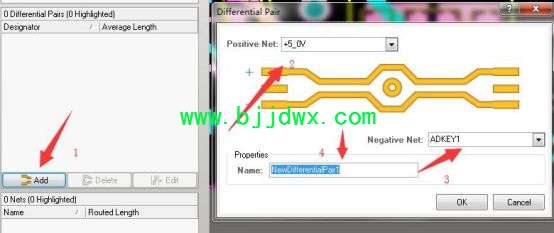

（4） 如果出现差分网络是流水号的情况，就得采用第二种手动添加。选择 Add 出现右边界面如下，在 2，3 箭头指示处输入差分线网络名称即可，此处切记一定要输正确网络名，如若错误会导致软件奔溃，切记！！！，在 4 箭头处，自定义名字，点击 OK 退出

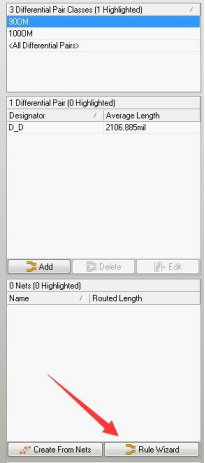

（5） 差分规则设置：此例中以 90OM 为例。点击箭头指示处进行规则设置，然后点击下一步，进行规则名字设置，此例中为在_  后面加 90OM 即可。


再点击下一步，进行线宽设置。差分线不能突变线宽，所以此处最小最优最大线宽都设置为 6mil。设置好之后点两次下一步，到间距设置，此处都设置为 8mil。点 next 之后到 finish 即可


（注意：不是所有的 90OM 都是 6-8 这里是举例说明，具体参照阻抗分析计算）




（6） 差分线走线小技巧分享：此处我差分线快捷键设置为 Alt+F2



点击上方图标或者快捷键差分线出线 技巧分享：一般我们只会在两边端口处使用差分键出线，中途走线都是选中两根线，以 TTM 多根走线方式走线，同样能保证差分线的阻抗



2. 差分线队列等长方式


（1） 注意事项如下：

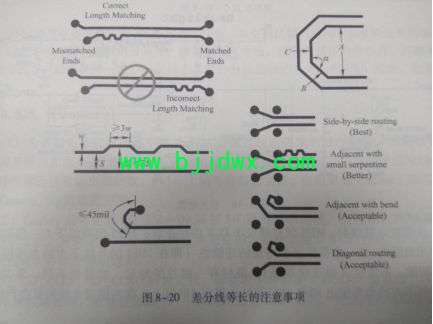

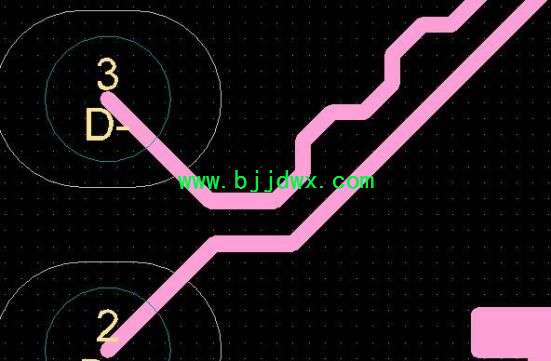

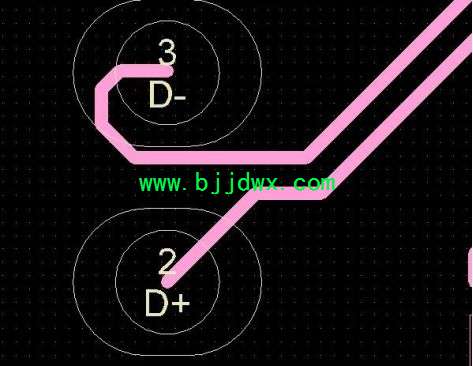

（2） 差分线队列等长基本上在哪一端有差距就在哪一端处



或者注意此种方式一定要参照注意事项中的参数，不要超过，不然阻抗不成立。

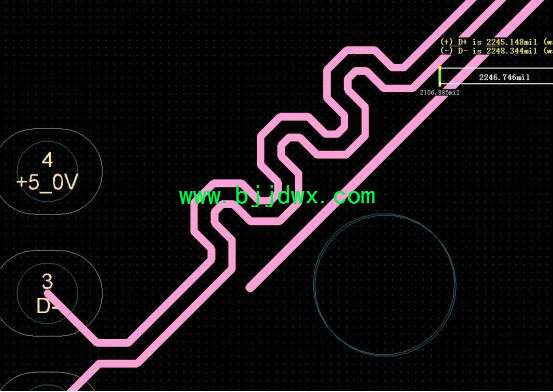

;差分线队与队等长

如下图所示，留出足够的空间，在一边画条阻碍线保证美观，等长完毕之后删除即可。AD09 版本指令为 T-I。AD17 版本为 U-I
